在現代工業生產、通信網絡、交通控制以及樓宇自動化等領域，多線設備廣泛應用于實現多通道并行處理、冗余保護與復雜信號傳輸。多線設備通常指能夠同時處理多路信號或多條線路的電氣、電子或機電裝置，例如多路輸入/輸出模塊、配電屏、交換機、光分配器及多通道控制器等。由于其結構復雜、功能多樣，掌握多線設備的工作原理與系統化的故障排查方法，對保障系統穩定運行、縮短停機時間并降低維護成本具有重要意義。本文將從多線設備的基本組成與工作原理入手，逐層解析典型類型設備的運行機制，隨后給出系統化的故障分類與排查步驟，最后提出預防性維護和診斷建議，以期為工程技術人員提供全面、可操作的參考。

一、多線設備的分類與典型結構

分類概述

• 按功能劃分：信號分配類（如光纖分路器、矩陣多路復用器）、控制類（如多通道PLC、DCS I/O 模塊）、傳輸類（如多線纜配線架、多芯電纜系統）與保護類（如配電柜內多路斷路器、隔離開關）。

• 按物理介質劃分：電氣多線（銅纜多芯線束）、光學多線（多模/單模光纖束）、混合型（電力與信號復合電纜）。

• 按拓?fù)浣Y(jié)構劃分：并行多路、集中式矩陣/交換式、環網/總線式等。

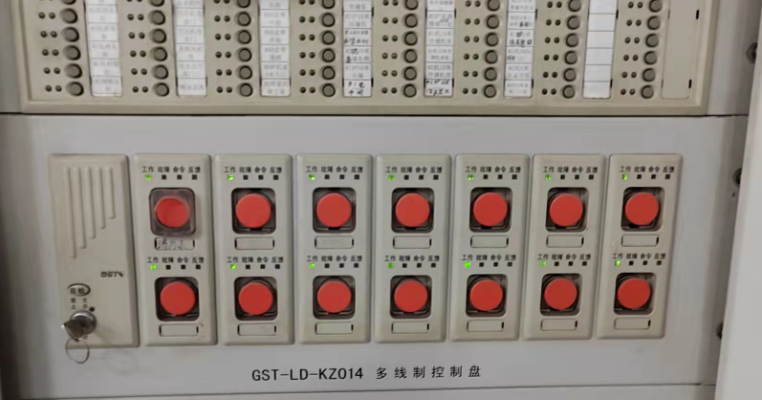

典型結構要素

• 端子與接線端口：實現多路外接的機械與電氣連接，是設備與外部線路的界面。

• 總線/背板：在模塊化設備內部承擔數據、控制與電源分配的功能，如背板總線、以太網交換背板、CAN 總線等。

• 通道電路：每一路獨立或半獨立的前端處理電路（包括濾波、放大、隔離、整形），用于信號的采集與驅動。

• 統一控制單元：對各通道進行參數設置、時序調度、故障監測與通信上報，通常為微控制器、PLC 或工業控制計算單元。

• 保護與隔離裝置：熔斷器、斷路器、隔離變壓器、光電隔離器與浪涌保護器等，保障不同通道間與外部的電氣安全。

• 指示與檢測模塊：LED 指示燈、電平/電流監測、溫度傳感器及狀態寄存器，便于在線監控與診斷。

二、多線設備的工作原理

信號/電力分配機制
多線設備的首要功能是在保證通道相互獨立或按設計關聯的前提下實現信號或電力的分配與集中處理。分配實現方式包括主動分配（采用開關矩陣、電子開關或半導體多路復用器）與被動分配（采用分路器、電阻分壓、分接變壓器等）。在主動分配系統中，控制單元根據邏輯或時間復用策略選擇通道連接狀態，常用于交換矩陣或多路采樣裝置；被動分配常用于功率或射頻信號的被動分路。

通道隔離與抗干擾
多通道工作意味著通道間可能發生串?dāng)_、接地環路或共模干擾。設備通過以下手段實現隔離與抗干擾：

• 物理隔離：保持傳輸線距離、采用屏蔽層與分隔安裝。

• 電氣隔離：使用光耦、變壓器隔離、隔離放大器及差分信號傳輸，降低共模干擾影響。

• 濾波與終端匹配：在高頻或高速數字通道采用終端匹配與濾波器減少反射與干擾。

• 接地策略：?jiǎn)吸c(diǎn)接地或等電位連接，根據系統特性選擇合適接地方式避免地環路。

同步與時序控制
在多路并行采樣或多通道輸出場景下，通道間的同步性決定系統性能。常見實現方式：

• 硬件同步：采用單一時鐘源或分配低抖動時鐘到各通道采樣/轉換單元。

• 硬件觸發：通過觸發線和專用觸發電路保證通道動作一致。

• 軟件校準：在軟實時系統中，通過時間戳和緩沖機制進行后期對齊與補償。

狀態監測與故障檢測
現代多線設備內置實時監測功能，通過 ADC、溫度傳感器、電流/電壓檢測和自檢流程對各通道狀態進行采集。設備控制器基于閾值比較、統計分析或基于模型的診斷算法生成故障告警并記錄異常事件。

三、多線設備常見故障類型

物理連接相關故障

• 接線松動、斷線、端子氧化或接觸不良導致通路開斷或高阻抗接觸。

• 接線接錯或極性顛倒（尤其在多芯電纜、繼電器驅動回路中常見）。

• 光纖折損、污染或連接器不潔導致光學通道衰減惡化。

電源與供電故障

• 總電源中斷、局部供電模塊失效、冗余電源切換失敗。

• 供電噪聲、瞬態過電壓或欠壓導致單通道或控制單元錯誤復位。

通道間串?dāng)_與干擾

• 高頻信號在多芯電纜中的串?dāng)_、共模干擾或地環路引入誤動作或數據誤碼。

• 外部電磁干擾（EMI）導致敏感通道異常。

控制/通信故障

• 總線通信錯誤（如以太網、現場總線、CAN）導致通道無法上報或接收控制命令。

• 控制固件異常、配置錯誤或軟件死鎖引起通道行為異常。

模塊或元件失效

• 放大器、模數轉換器（ADC）、開關元件或繼電器損壞導致通道失效。

• 保護元件動作（熔斷器熔斷、斷路器跳閘）造成通路斷開。

熱與環境因素

• 過熱引起元器件參數漂移、熱保護觸發或永久損傷。

• 潮濕、腐蝕或污染導致絕緣性能下降、導電路徑短路。

四、系統化故障排查原則與方法論

總體原則

• 安全優先：在查檢前確保斷電或采取必要的防護措施；遵循電氣安全和設備廠商建議。

• 由簡到繁、由外到內：先從最容易、最常見的故障點（外部連接、供電、指示燈）排查，再進入內部電路與模塊級檢查。

• 可重復與可記錄：每一步操作應可重復、并做好記錄便于后續追溯與分析。

• 并行驗證與隔離法：采用替換法（替換可疑模塊）、旁路法（隔離某一路）與對比法（健康設備比較）來定位故障。

• 使用合適工具：萬用表、示波器、紅外測溫儀、光功率計、網絡協議分析儀等。

故障排查的一般步驟（適用于大多數多線設備）
步驟 0 — 預檢查與信息收集

• 收集故障現象描述：包括故障發生時間、環境變化、操作記錄、報警日志及歷史故障記錄。

• 確認影響范圍：是否為單通道故障、多通道或整機失效；是否存在連鎖故障。

• 檢查顯而易見的外部問題：外觀損傷、燒焦氣味、指示燈與報警面板狀態。

步驟 1 — 斷電/斷開并確保安全

• 在需要拆卸或接觸內部電路時切斷電源，確認無殘余電荷或采用適當隔離手段。

• 對現場特殊場景（高壓、光纖激光）采取相應安全措施。

步驟 2 — 電源與地檢查

• 檢查總電源電壓、直流供電母線、冗余電源狀態與供電指示。

• 用萬用表/示波器觀察電源紋波、峰值及瞬態，確認電源質量。

• 驗證接地與屏蔽連接是否完好、無接地回路問題。

步驟 3 — 物理連接與端子檢查

• 檢查所有外部接線端子、接頭、插拔件、光纖連接器，確認無松動、污染或接線錯誤。

• 對疑似接觸不良的端子，重新擰緊或采用接觸清潔處理，必要時更換接線端子。

步驟 4 — 指示與報警信息分析

• 閱讀設備日志、報警代碼和狀態寄存器，結合廠商手冊查找故障含義。

• 依據報警優先級決定下一步診斷方向（例如電源異常優先處理）。

步驟 5 — 通道邏輯與通信診斷

• 使用協議分析儀或廠商診斷工具檢查總線通信是否正常，是否存在重試、幀校驗錯誤或地址沖突。

• 檢查配置參數是否被誤改、固件版本是否一致與支持列表匹配。

步驟 6 — 模塊替換與旁路測試

• 對可熱插拔或模塊化設計，采用已知良好模塊替換疑似故障模塊以驗證是否恢復。

• 使用旁路、短接或模擬信號方法排查通道前端或后端問題。

步驟 7 — 信號完整性與時序檢查

• 對高速或高精度通道，使用示波器檢查信號波形、抖動、上升/下降時間及終端匹配。

• 驗證時鐘源、觸發線與同步機制是否正常；必要時替換外部基準時鐘或觸發源。

步驟 8 — 元件級檢查與修復

• 若定位至電路板或元件級，進行電路圖分析、關鍵節點測量，查找短路、開路或參數漂移元件（電阻、濾波電容、電感、運放等）。

• 對于熱損傷或老化元器件，進行更換并驗證電路恢復正常。

步驟 9 — 系統回歸與長期監控

• 故障排除后，逐步恢復系統并進行回歸測試，確認所有通道在設計條件下穩定工作。

• 啟用并觀察設備的自檢與在線監測一段時間，確保無復發跡象。

五、針對若干典型場景的具體排查流程（示例）

單通道無信號（但其他通道正常）

• 檢查外部連接與端子；確認輸入源或負載正常。

• 查看通道狀態指示（LED、狀態位），讀取錯誤碼。

• 使用萬用表/示波器測量通道輸入端與通道側關鍵節點，判斷是前端采集故障還是后端處理故障。

• 在模塊化設備中，替換該通道模塊或端子模塊確認是否恢復；若恢復則更換故障模塊并返廠檢修。

• 若更換模塊無效，則沿?cái)?shù)據流方向檢查背板總線與控制單元通信。

多通道同時間歇性失效

• 優先檢查公用資源：電源、公共時鐘、主控制器、背板與系統總線。

• 檢查環境因素：溫度、濕度、震動與電磁干擾源（如附近大功率設備開關動作）。

• 分析故障時間點與環境/操作事件的關聯，是否與運行負荷或外部事件同步。

光纖多路衰減異常

• 使用光功率計測量光鏈路兩端功率，確認衰減是否超標。

• 清潔光纖端面、檢查連接器及跳線；檢查彎曲半徑及機械應力。

• 若局部衰減，逐段測試光纖鏈路定位問題點并更換故障段。

六、維護、檢測與預防性策略

建立設備檔案與運行日志

• 記錄設備配置、固件版本、接線原理圖、維護歷史與關鍵參數基線，便于趨勢分析與快速定位。

定期巡檢與定量檢測

• 定期檢查接線端子緊固力、接口清潔度、供電質量、溫度分布與通道性能指標（噪聲、增益、誤碼率等）。

• 對關鍵通道建立基線并進行周期性采樣監測，利用閾值和趨勢預警可能出現的故障。

冗余設計與快速切換機制

• 在關鍵應用場景采用電源、通道或設備冗余并實現自動切換，以降低單點故障影響。

• 對冗余策略進行定期驗證（例如切換測試）確保備用路徑可靠可用。

固件與配置管理

• 統一管理固件升級與配置變更，升級前進行回滾計劃與驗證測試，避免因版本不兼容導致群體故障。

培訓與應急預案

• 對運維人員進行故障診斷培訓與安全操作培訓，制定明確的應急恢復流程與聯系人鏈路。
