海灣消防電話模塊安裝布線要求
文章來源：m.soueke.com作者：海灣消防公司人氣：2091日期：2019-05-02 13:23:59
GST-LD-8304為海灣消防電話模塊，本文海灣消防設備技術員將介紹海灣8304電話模塊的外形示意圖、安裝示意圖、接線示意圖以及應用方法。
一、海灣消防電話模塊GST-LD-8304的外形尺寸及結構示意圖如圖1-30所示。
二、海灣GST-LD-8304消防電話模塊采用明裝，進線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝方法如圖1-31。底盒與上蓋間采用插接式結構安裝，拆卸簡單方便，便于調試維修。
GST-LD-8319預埋盒安裝

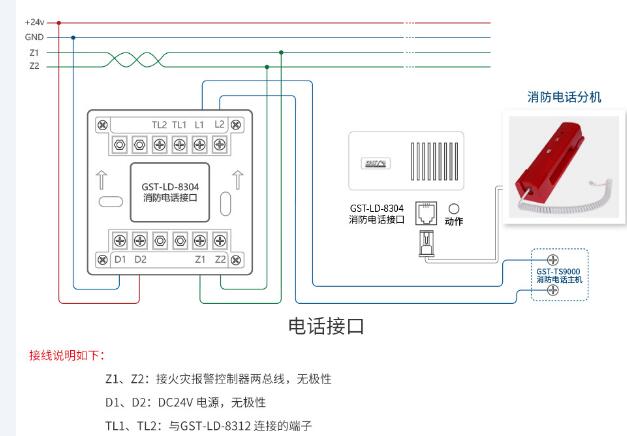

三、GST-LD-8304電話模塊對外端子示意圖如圖6-9所示：
GST-LD-8304消防電話接口接線端子圖
其中：
Z1、Z2：接火災報警控制器兩總線，無極性
D1、D2：DC24V電源，無極性
TL1、TL2：與GST-LD-8312連接的端子
L1、L2：消防電話總線，無極性
四、布線要求
Z1、Z2采用截面積≥1.0mm2的阻燃RVS雙絞線，DC24V電源線采用截面積≥1.5mm2的阻燃BV線，TL1、TL2、L1、L2采用截面積≥1.0mm2的阻燃RVVP屏蔽線。
五、海灣電話模塊應用方法

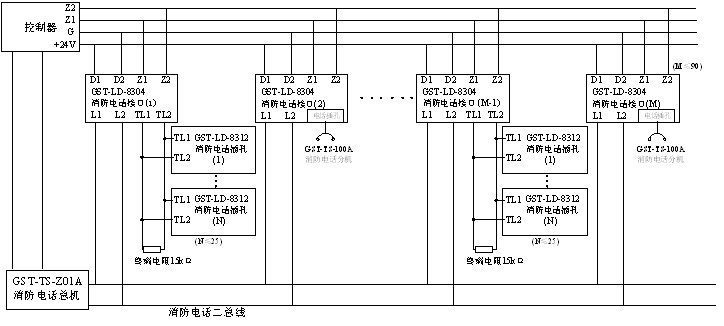

系統接線圖如圖6- 10所示。
GST-LD-8304消防電話接口系統接線圖
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.soueke.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.soueke.com/；海灣服務熱線：18910580194
