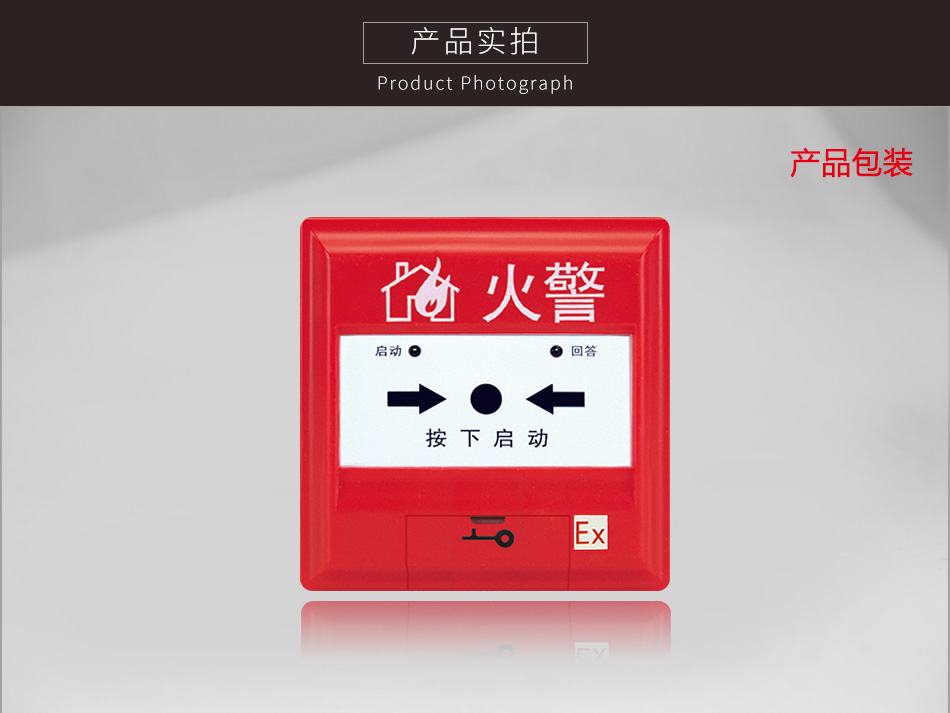

一、J-SAF-GST9213(Ex)概述：

　　J-SAF-GST9213(Ex)消火栓按鈕(以下簡稱按鈕)安裝在公共場所，當人工確認發生火災后，按下此按鈕，即可向火災報警控制器發出報警信號，火災報警控制器接收到報警信號，將顯示出與按鈕相連的編址接口模塊的編號，并發出報警聲響。本按鈕防爆類型為本質安全型，符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的有關規定，并取得了國家防爆產品檢驗機關頒發的產品防爆合格證書，主要應用于石油及化工等易燃、易爆場所。按鈕為非編碼型，使用時需與GST-LD-8331編址接口模塊連接，與終端電阻配合使用，可以直接接入各類火災報警控制器。



二、J-SAF-GST9213(Ex)特點：

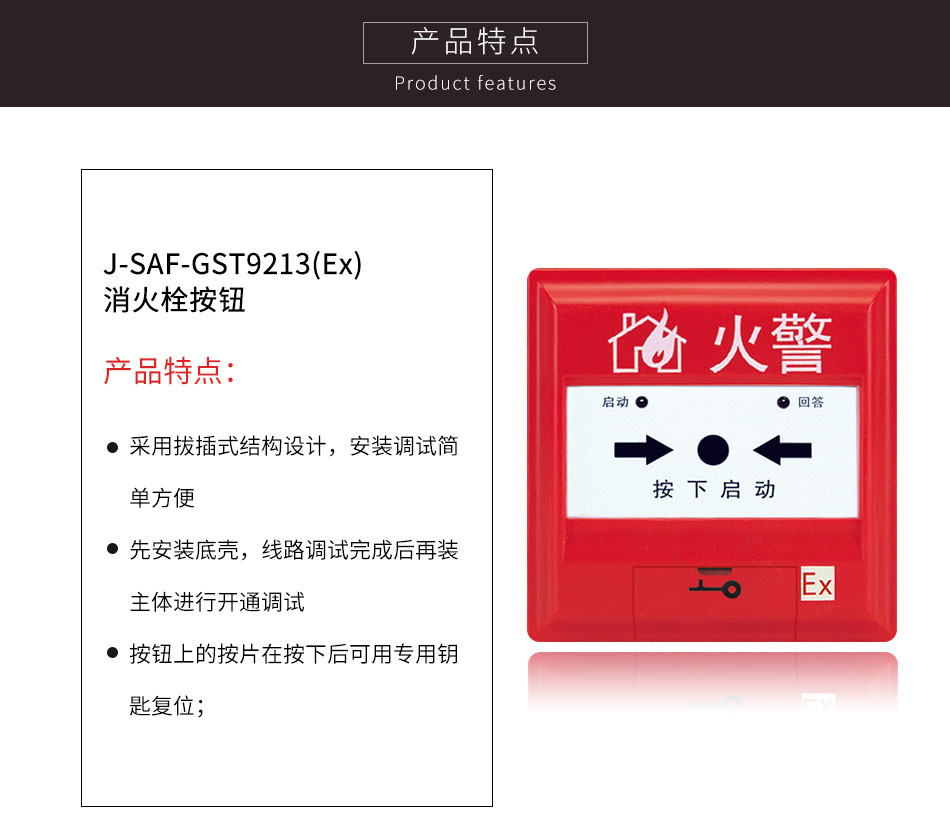

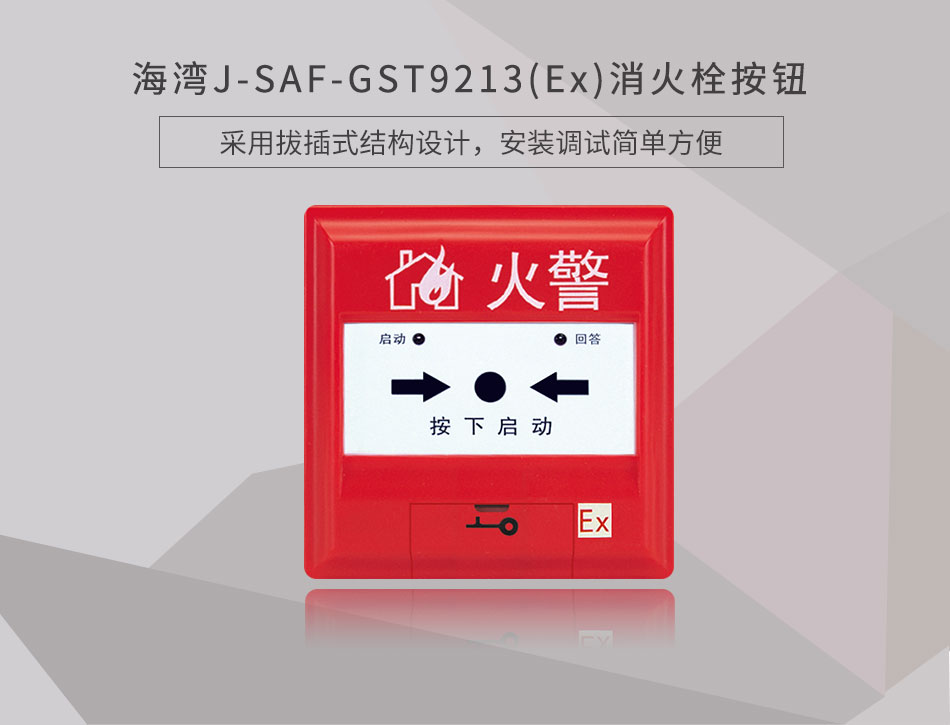

　　采用拔插式結構設計，安裝調試簡單方便；先安裝底殼，線路調試完成后再裝主體進行開通調試；按鈕上的按片在按下后可用專用鑰匙復位；



三、J-SAF-GST9213(Ex)技術特性：

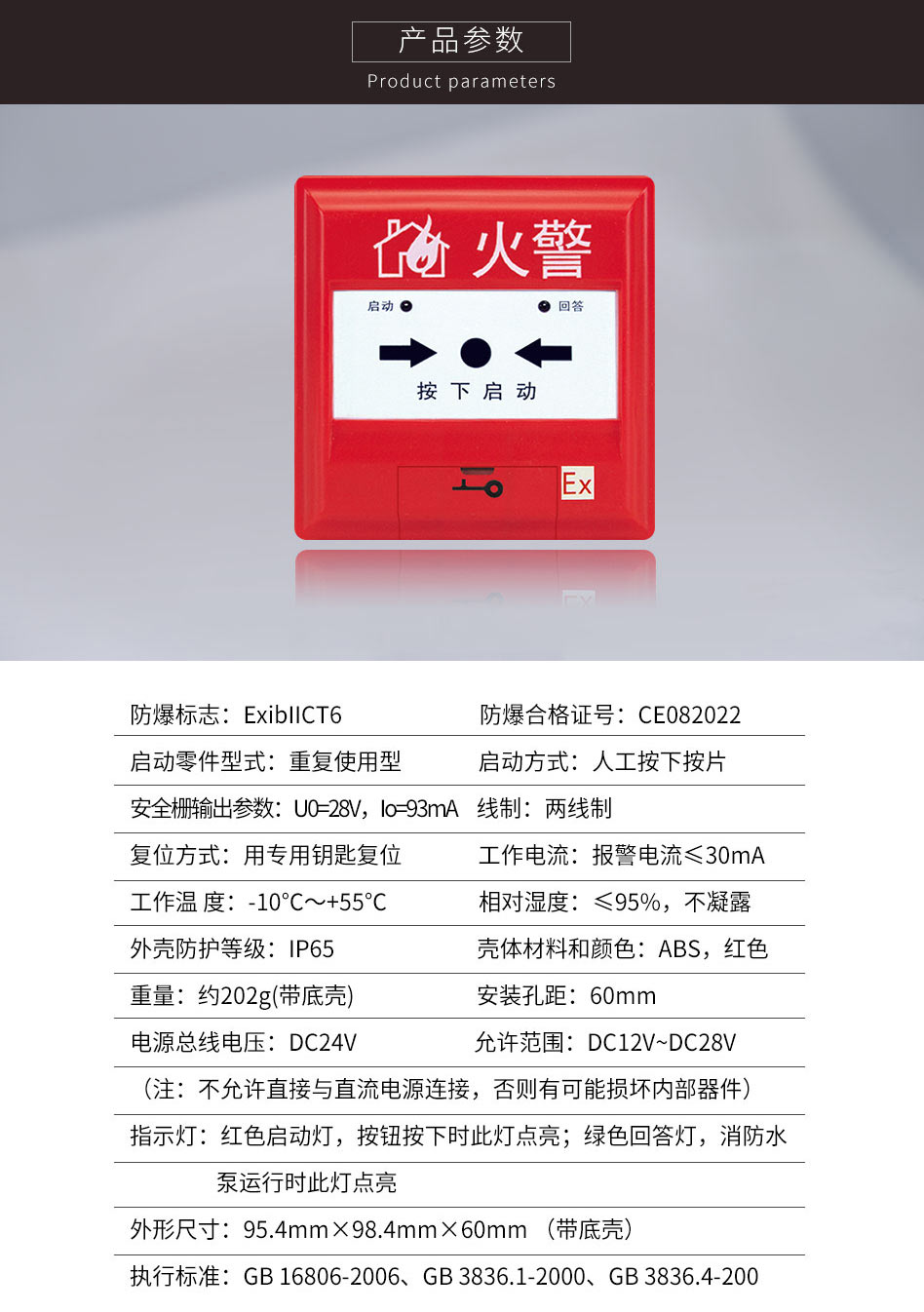

　　1.工作電壓：電源總線電壓：DC24V允許范圍：DC12V~DC28V　　注：不允許直接與直流電源連接，否則有可能損壞內部器件。



　　2.工作電流：報警電流≤30mA



　　3.安全柵輸出參數：U0=28V，Io=93mA



　　4.防爆標志：ExibIICT6



　　5.防爆合格證號：CE082022



　　6.啟動零件型式：重復使用型



　　7.啟動方式：人工按下按片



　　8.復位方式：用專用鑰匙復位



　　9.指示燈：紅色啟動燈，按鈕按下時此燈點亮；綠色回答燈，消防水泵運行時此燈點亮



　　10.線制：兩線制



　　11.使用環境：　溫度：-10℃～+55℃　相對濕度≤95%，不凝露



　　12.外形尺寸：95.4mm×98.4mm×60mm（帶底殼）



　　13.外殼防護等級：IP65



　　14.殼體材料和顏色：ABS，紅色



　　15.重量：約202g(帶底殼)



　　16.安裝孔距：60mm



　　17.執行標準：GB16806-2006、GB3836.1-2000、GB3836.4-2000

四、J-SAF-GST9213（EX）消火栓按鈕結構特征與工作原理：

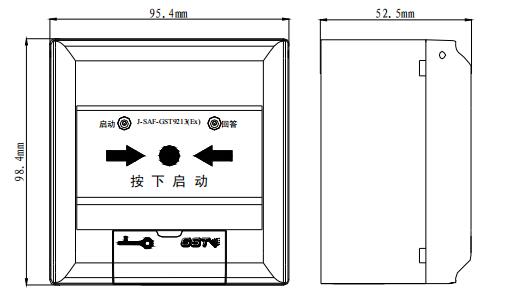

　　1.按鈕的外形示意圖如圖1所示。

　　2.工作原理

　　本消火栓按鈕采用電流檢測方式，可多只串聯使用，在末端接4.7kΩ終端電阻，當按鈕按下時，電流增大，GST-LD-8331編址接口模塊檢測后，將發出報警信號并啟動現場設備，現場設備啟動后，使輸入電源極性反轉，點亮回答指示燈。
