GST-LD-8305型輸出模塊
文章來源：m.soueke.com作者：海灣消防公司人氣：1856日期：2019-05-03 12:33:48
一、海灣GST-LD-8305輸出模塊概述

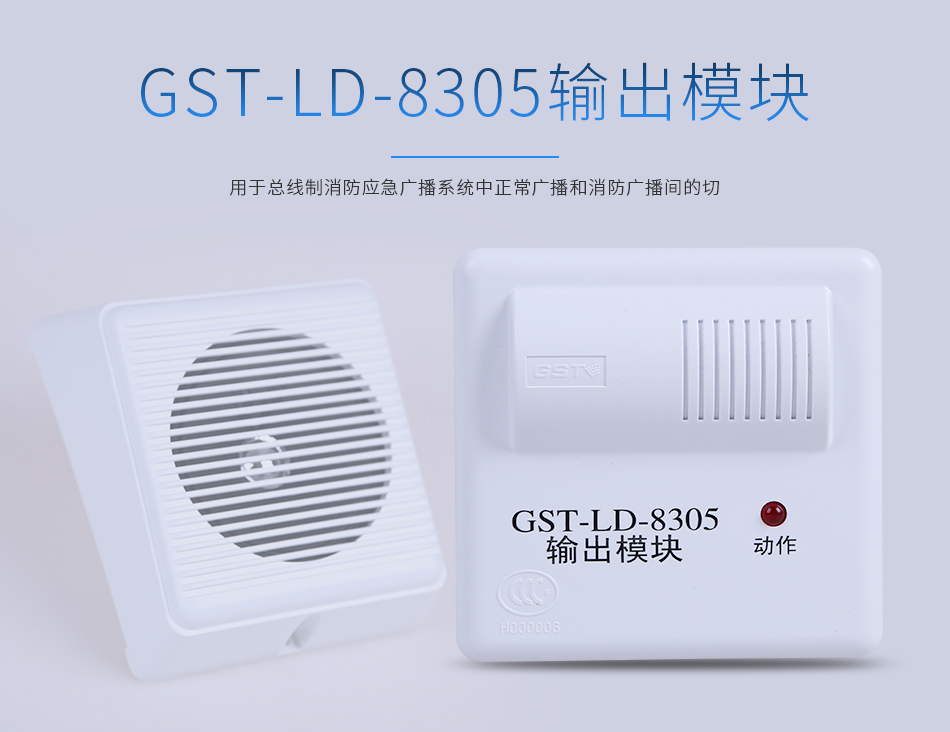

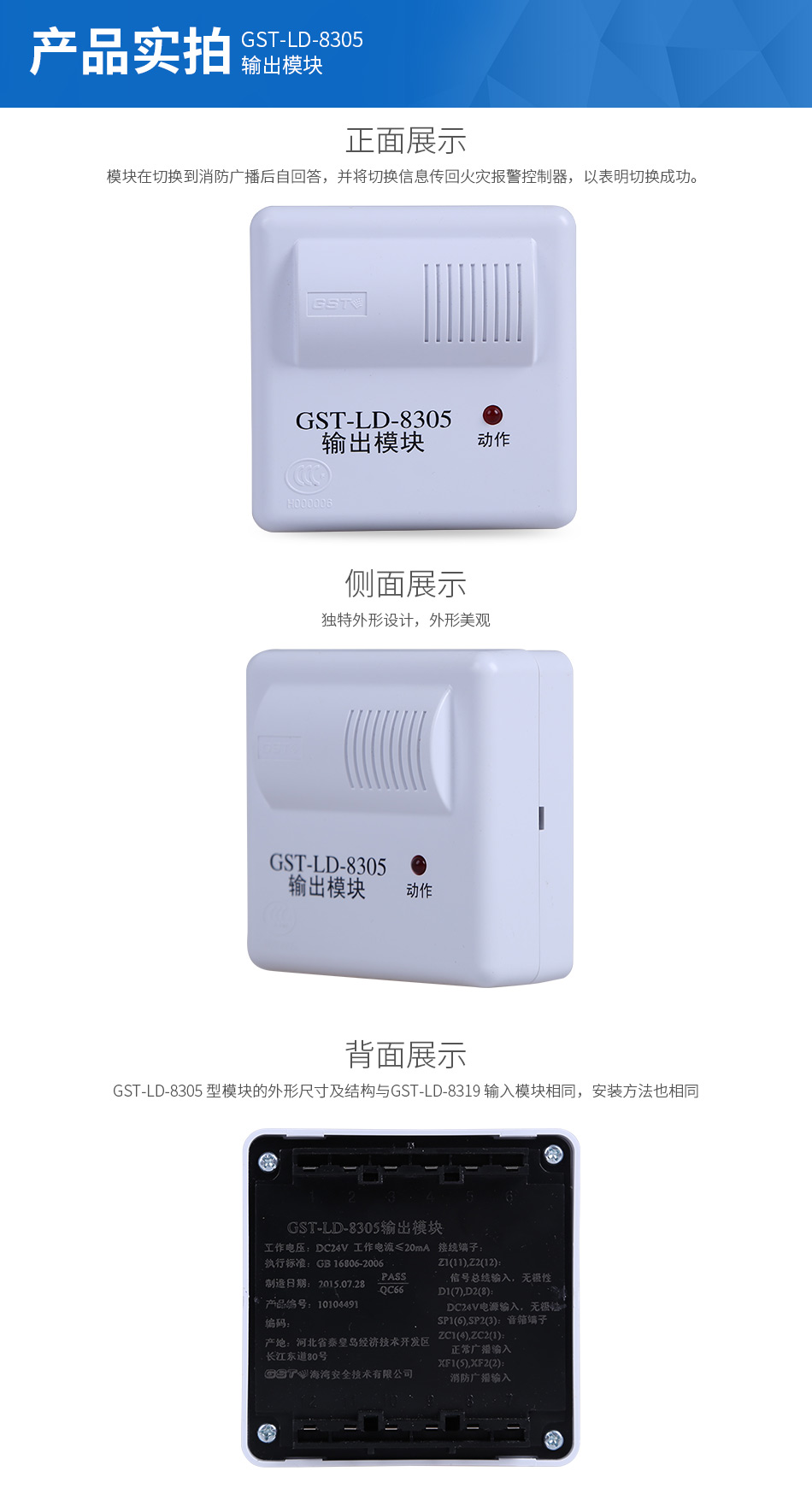

GST-LD-8305輸出模塊(以下簡稱模塊)，用于總線制消防廣播系統中正常廣播和消防廣播間的切換。模塊在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。
二、海灣GST-LD-8305輸出模塊特點
模塊與消防廣播主機間線路或模塊與音箱間線路發生短路、斷路，模塊向控制器發送故障信號；
地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；
電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

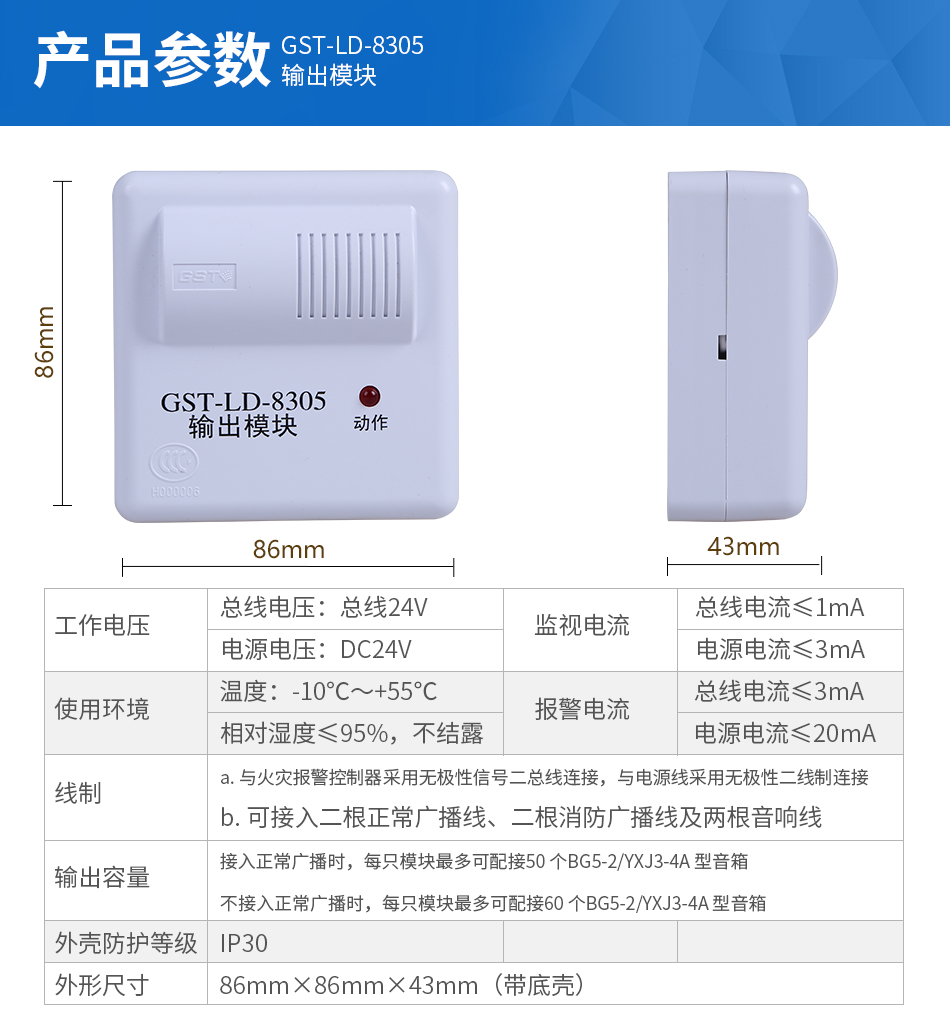

三、海灣GST-LD-8305輸出模塊技術特性
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V 電源總線電壓：DC24V 允許范圍：DC20V～DC28V |
| 工作電流 |
總線監視電流≤1m A總線啟動電流≤3mA 電源監視電流≤2mA 電源啟動電流≤30mA |
| 輸出容量 | 每只模塊最多可帶負載60個海灣音箱，如有背景音樂應控制在50個音箱內 |
| 動作指示燈 | 紅色（巡檢時閃亮，動作時常亮） |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 線制 | 與控制器的信號二總線和電源二總線連接；可接入二根正常廣播線、二根消防廣播線及兩根音響線 |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露 |
| 外形尺寸 | 86mm×86mm×43mm(帶底殼) |
| 殼體材料和顏色 | ABS，瓷白 |
| 重量 | 約206g(帶底殼) |
| 安裝孔距 | 60mm |
四、海灣GST-LD-8305輸出模塊應用方法

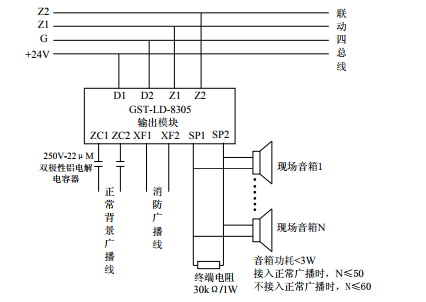

模塊在總線制消防廣播系統中的應用方法如下圖所示。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.soueke.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.soueke.com/；海灣服務熱線：18910580194
上一篇：YXJ3-4A室內音箱 | 下一篇：GST-GBFB-200/MP3廣播分配盤
此文關鍵字：
GST-LD-8305型輸出模塊
相關資訊
- 強強聯合！海灣攜手泰和佳，共拓?cái)?shù)據中心消防安全新藍海
- 海灣電氣火災系統總線隔離、抗干擾及屏蔽布線全套弱電施工技術規范
- 海灣防火門監控系統在建筑防火分區管控中的應用價值
- 海灣七氟丙烷氣體滅火系統施工，精準安裝守護密閉空間安全
- 從“滅火”走向“治理”—《關于加強基層消防工作的意見》背后的真正變化
- 筑牢工業安全防線！海灣深耕石油石化及儲能場景定制化方案
- 多線設備工作原理及故障排查步驟
- 汽車庫設置電動汽車充電設施的區域應滿足哪些規定
- 防火門監控器為何無3C認證
- 消防主機設備老化需要如何處理
推薦文章
- 海灣輸入輸出模塊接線技術要求
- 海灣消防噴淋頭安裝施工規范，細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞
- 海灣消防主機觀察控制器顯示：查看報警、故障及預警指示
- 海灣消防主機熱敏打印機故障解決辦法
- 海灣消防設備短路或接地故障導致控制器損壞之分析與防范
- 海灣消防通訊總線故障怎么解決

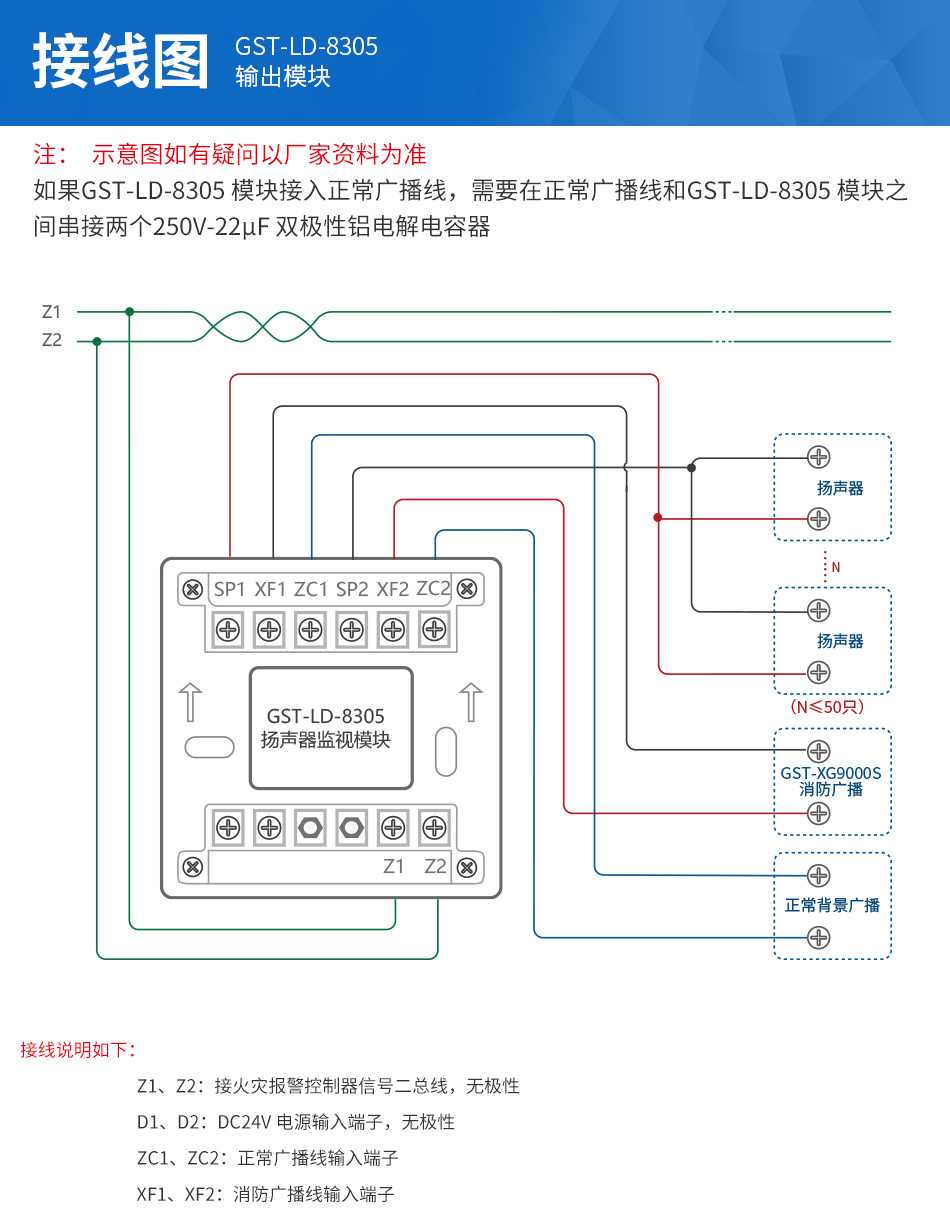

接線示意圖
