海灣GST-HX-100B火災聲光警報器安裝與布線
警告:安裝設備之前,請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。
1.安裝前應首先檢查外殼是否完好無損,標識是否齊全。

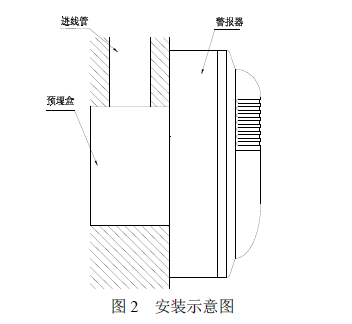

2.警報器底殼與警報器之間采用插接方式,安裝時為明裝,可安裝在85H50型標準預埋盒上,安裝示意圖如圖2所示。

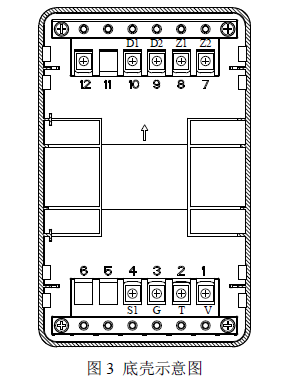

3. 安裝底殼時應注意方向,底殼示意圖如圖3 所示。

其中:
D1、D2:接DC24V電源,無極性;
Z1、Z2:接控制器信號總線,無極性;
S1、G:外控無源輸入,短接啟動;
T、V:機關槍聲調選擇端子;
(短接此端子,警報器啟動后發出機關槍聲調,適用于氣體噴灑指示;不短接此端子,警報器啟動后發出火警聲調,適用于正常消防火災報警)
4.布線要求:
信號總線Z1、Z2采用RVS雙絞線,截面積大于等于1.0mm²;
電源線D1、D2采用BV線,截面積大于等于1.5mm²。
