任何一份圖紙都要先讀設計說明、圖例：設計說明是圖紙的提綱，可把握設計意圖、內容等；不同的設計可能圖例不一樣；

系統圖：一本書的目錄，讀懂它就知道他整個系統的工作狀態及連接方式；

平面圖：對系統圖的進一步細化，表明設備的安裝方式、位置及連接方式等。讀圖時平面圖與系統圖要進行對照，用以將整個系統聯系起來。

今天，依愛消防向您介紹我們的“看圖方式”。

讀圖次序：總平面圖（分清各建筑）——圖紙設計說明和圖例——系統圖——消防平面圖

1.消防工程圖紙一般分給排水（自動噴淋、消火栓、氣體滅火）、電氣（火災自動報警）和防排煙部分。

2.消防預算根據專業分類，特定的設備安裝費用在消防安裝定額里都能找到，如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等，其它通用部分就套相應專業定額，比如消火栓管道安裝套給排水管道定額，泵房的管道安裝套工業管道定額，消防泵的安裝套機械設備安裝定額，閥門法蘭安裝套工業管道定額，報警部分的線管安裝套電氣安裝定額等。

3.材料的算法：設備數量按圖數即可，管道，線管需自行完善。

 根據系統圖結合平面圖來每層管線走向，一般先找到進水點，再按系統管線的布置來找每一層平面圖的具體位置。一般系統圖只是為了表示管線連接方式和規格，平面圖電氣的回路需要看線的標識，如某消防廣播總線標識為采用2xZRBV-1.5mm2線，表示2根1.5平方銅芯阻燃聚氯乙烯絕緣電線（ZRBV）。由兩根線組成回路，在系統圖上只畫一根線表示，計算線長度時，要以兩根算。而消防電話總線采用ZRRVVP-2x1.0mm2線，表示一根阻燃屏蔽雙絞線電纜，面積為2*1平方，在系統圖上示意也是一根線表示，計算長度時，按一根計。

一般線纜字母前面的數字表示根數，后面的表示一根線纜由幾芯組成，如上面的2*1mm2，表示由兩芯1mm2導線組成一根線纜。電纜的符號標識還有很多，如，(ZR阻燃）,(NH耐火）,(WDZ低煙無鹵)等，不同標識價格不同，作用也不同，樓主最好查一些這些專業方面的書，弄清電纜的標識意義，這樣看圖紙才不會搞錯。

在消防圖紙中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？

在消防圖紙中，XL代表消防立管、WL代表污水立管、TL代表通氣立管、JL代表給水立管、FL代表廢水立管（排糞立管）、PL代表排水立管（或GL）、NL代表空調凝結水立管。

例如：XL-1、XL-2、XL-3是指第幾條的意思。

例如：XL代表的意思是X代表消防，L代表立管，以此類推WL，W代表污水，L代表立管，假如圖紙上標識著XL-45標識編號45的消防立管。

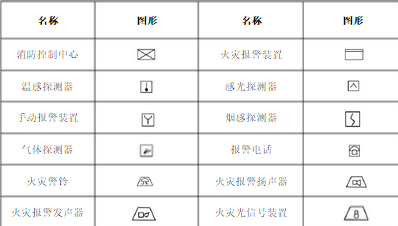

消防工程自動報警設備符號

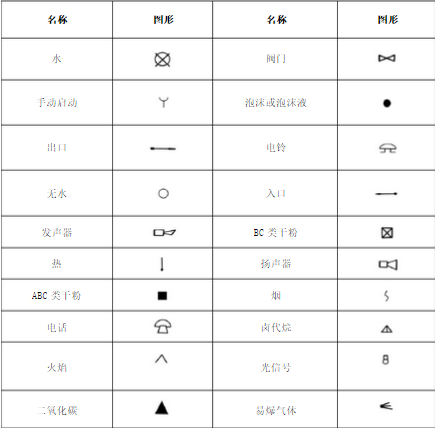

消防工程基本圖形符號

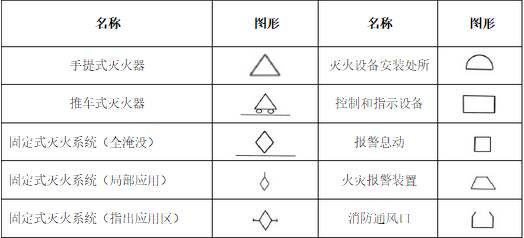

消防工程輔助符號

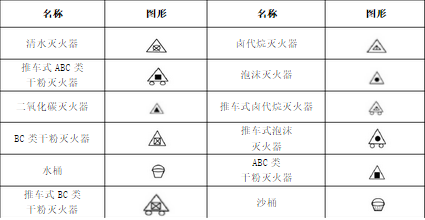

消防工程滅火器符號

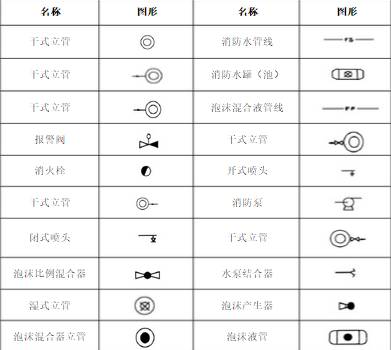

消防管路及配件符號

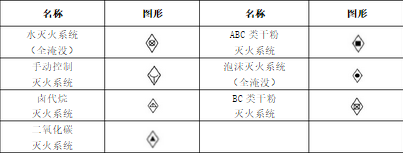

消防工程固定滅火器系統符號

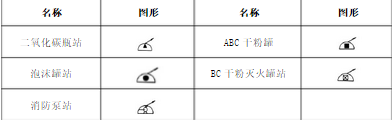

消防工程滅火設備安裝處符號
