設計“纜式線型感溫火災探測器”必須先讀懂這些(下)

文章來源:m.soueke.com作者:海灣消防公司人氣:1188日期:2019-07-24 13:31:43
JTW-LD-SF500
纜式線型感溫火災探測器(可恢復式)

1
工作原理及特點

探測器的感溫線纜為溫度敏感元件,JTW-LD-SF500感溫線纜可分為2個型號,JTW-LD-SF500/85A和JTW-LD-SF500/105A。JTW-LD-SF500感溫線纜由三根分別擠塑熱敏絕緣材料的導線絞合而成(其中一根起到增加機械強度作用),能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時,感溫線纜線芯間的阻值躍變,導線間就會產生相應信號,再經過單片機微控制器模糊數學的計算方法做出火警判斷。

其主要特點簡述如下:
1. 感溫線纜結構穩定,抗干擾性及抗拉、抗擠壓性能強。
2. 采集模擬量信號綜合判斷。
3. 滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。
4. 在安全溫度范圍內探測器報警后不損壞感溫線纜,感溫線纜可重復使用。
5. 具有開路、短路兩種故障報警。
6. 微電腦處理器和終端盒外殼采用阻燃材料,抗腐蝕、抗老化。
7. 帶手動火警和故障模擬功能。
8. 探測器抗干擾能力強,采用隔離檢測以及軟件抗干擾技術,可應用于強電磁場干擾的場所。
2
主要技術指標

1. 探測器類別:纜式、可恢復式、定溫
2. 動作溫度:85℃±10%
    感溫線纜最高環境溫度:60℃
    微電腦處理器、終端盒環境溫度范圍: -10℃ ~ 50℃
3. 最小報警長度:1m
4. 最大使用長度:200m
5. 感溫線纜芯線絕緣電阻:≥10MΩ
6. 工作電壓:DC24V(85-110%)
7. 靜態電流≤15mA
8. 報警電流≤25mA
9. 過流保護動作電流>50 mA
10. 報警復位:火警斷電復位、故障自動復位
11. 狀態指示:運行:綠色指示燈閃亮火警:紅色指示燈       常亮故障:黃色指示燈常亮
12. 使用環境:相對濕度≤95%,不凝露
13. 繼電器無源觸點輸出:火警DC24V/1A、故障                 DC24V/1A
14. 外殼防護等級:IP65
15. 執行標準:GB 16280-2014
3
接線與調試

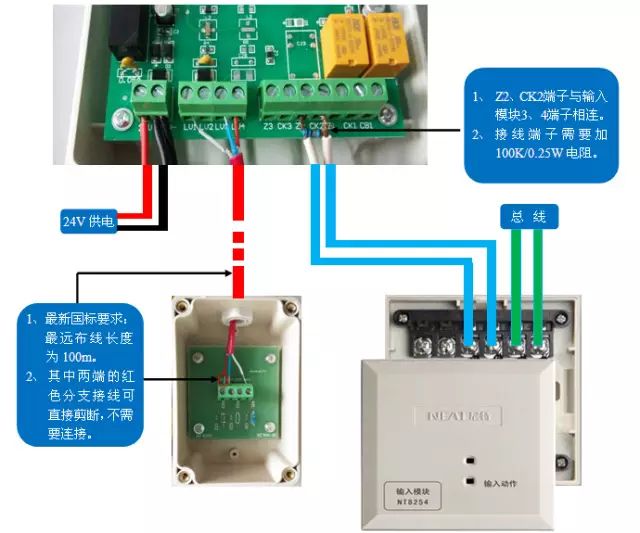

1、感溫電纜與輸入模塊實物接線圖

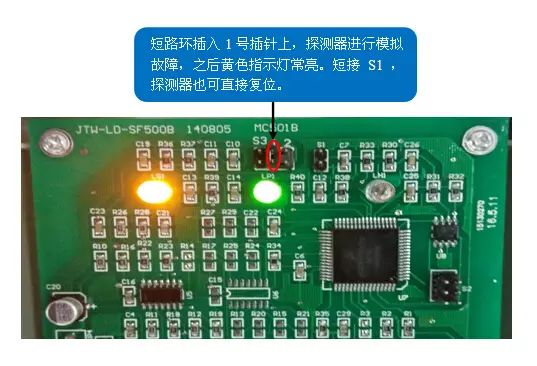

2、手動測試模擬故障
        手動測試模擬故障:把雙排插針S3(在電路板頂部,如圖4)上的短路環拔下插在第1組(中間)插針上,短接后黃燈常亮,故障繼電器動作,用萬用表測量Z1、CK1端子斷開,CB1、Z1端子導通,測試后拔下短路環故障恢復。

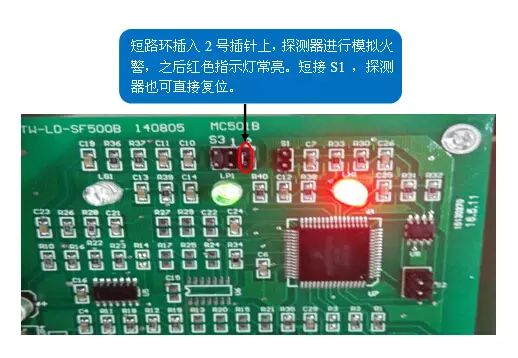

3、手動測試模擬火警
        手動測試模擬火警:把雙排插針S3(在電路板頂部,如圖4)上的短路環拔下插在第2組插針上,短接后紅燈常亮,火警繼電器動作,用萬用表測量Z2端和CK2端子導通,測試后拔下短路環火警恢復。
