海灣隔離模塊8313、中繼模塊8321接線方式

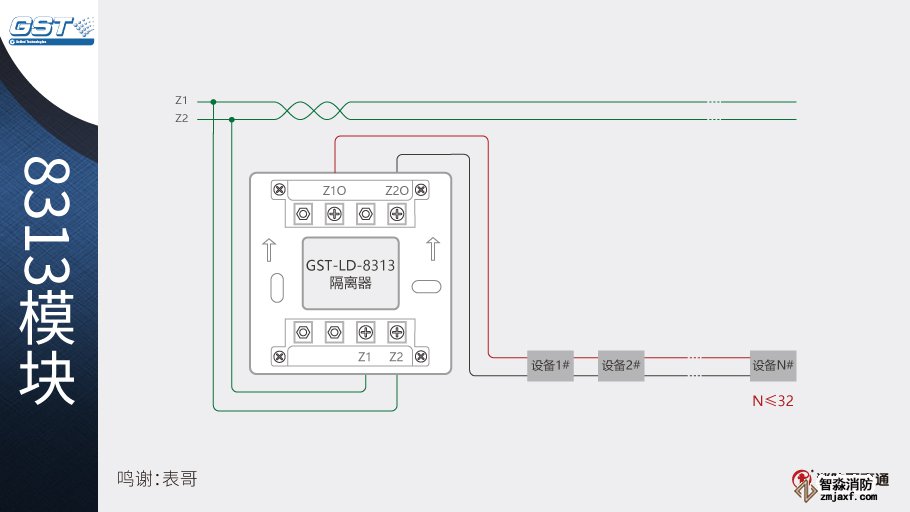

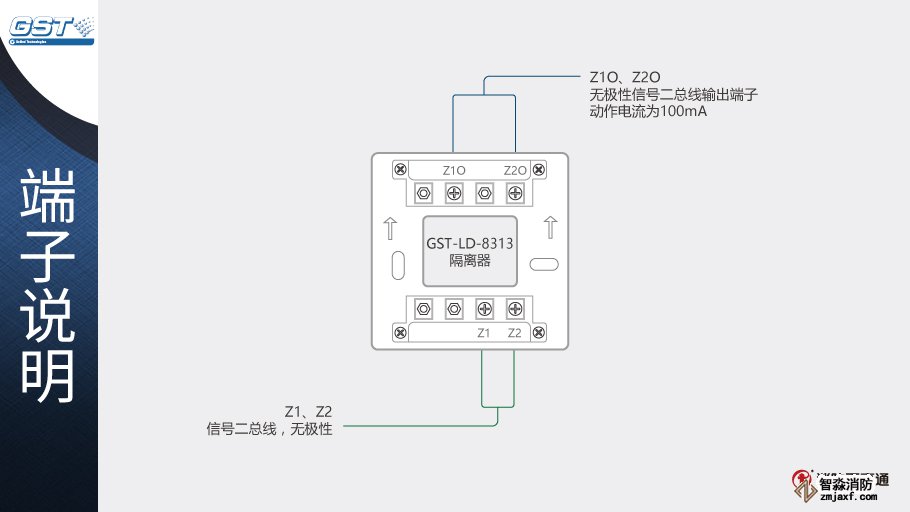

1、海灣GST-LD-8313隔離器一般安裝在總線的分支處,可直接串聯在總線上。
2、當總線發生故障時,將發生故障的總線部分與整個報警系統隔離開來,以保證系統的其他部分能夠正常工作,同時便于確定出發生故障的總線部位。

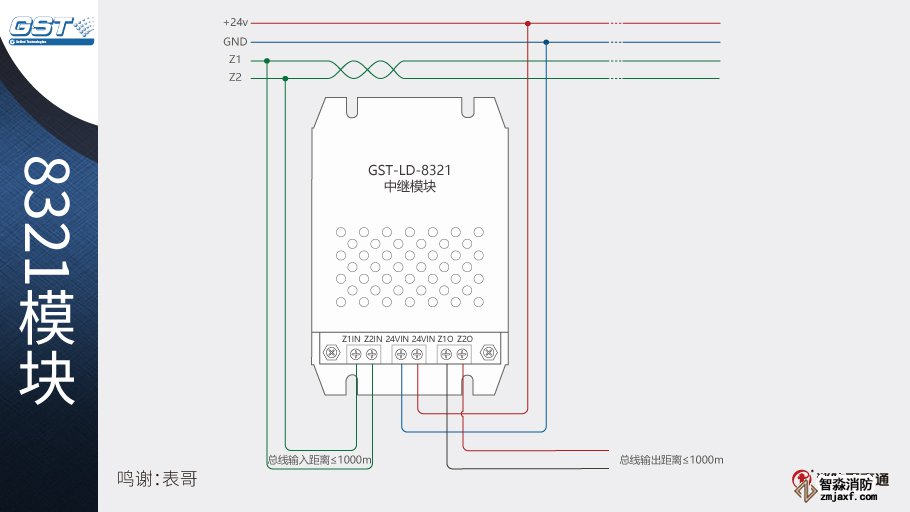

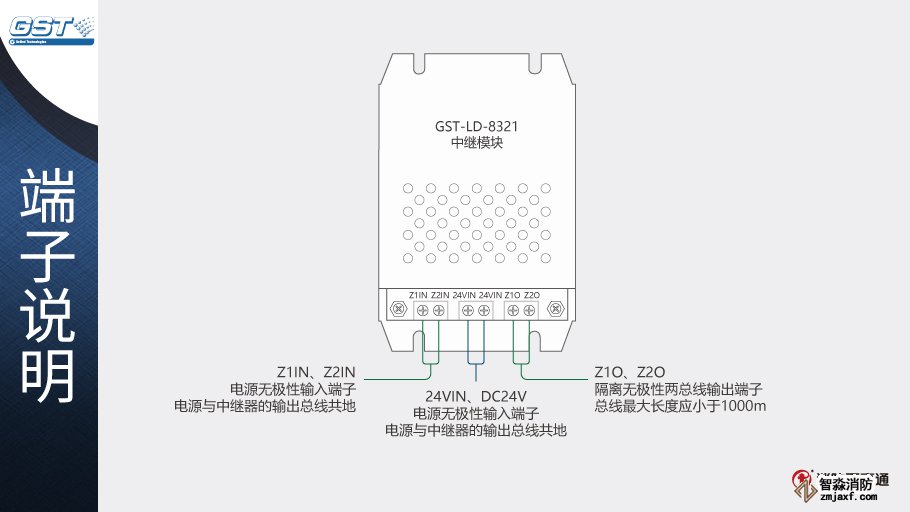

海灣GST-LD-8321中繼模塊主要用于總線處在有比較強的電磁干擾的區域及總線長度超過1000m需要延長總線通訊距離的場合。

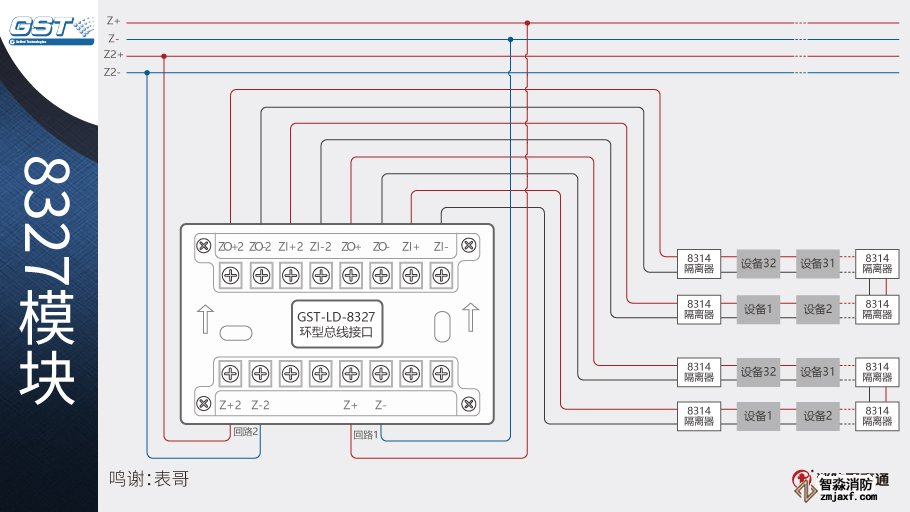

1、2個相鄰環型隔離器之間不能超過32個設備(支線中的設備也需要計算在內)。
2、線路故障排除后需通過控制器復位命令復位接口。


可選用截面積≥1.0mm²的阻燃RVS雙絞線。

1、無極性信號二總線采用阻燃RVS雙絞線,截面積≥1.0mm2;
2、24V電源線采用阻燃BV線,截面積≥1.5mm2。

1、選用截面積≥1.0mm²的RVS雙絞線。
2、布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://m.soueke.com/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://m.soueke.com/;海灣服務熱線:18910580194
