海灣新產品出爐| 海灣H系列高能總線控制器
H系列高能總線控制器簡介
JB-QB-GST1500H、JB-QG/QT-GST5000H/9000H火災報警控制器/消防聯動控制器（簡稱為高能控制器）是海灣公司推出的新一代火災報警控制器，為適應工程設計的需要本控制器兼有聯動控制功能，具有強大的聯網功能，多臺控制器聯網可組成分布式消防報警系統。
H系列高能總線控制器的特點及價值
★ 多：高能負載能力，更適合二線制外部設備的工作——帶載設備多
★ 遠：提高總線電流、電壓參數——帶載距離遠
★ 便：內置藍牙調試模塊——管理調試便捷
★ 簡：統一了多種部件的種類，選擇更簡單
★ 快：產品組成延續多年產品的模式，用戶習慣更快速

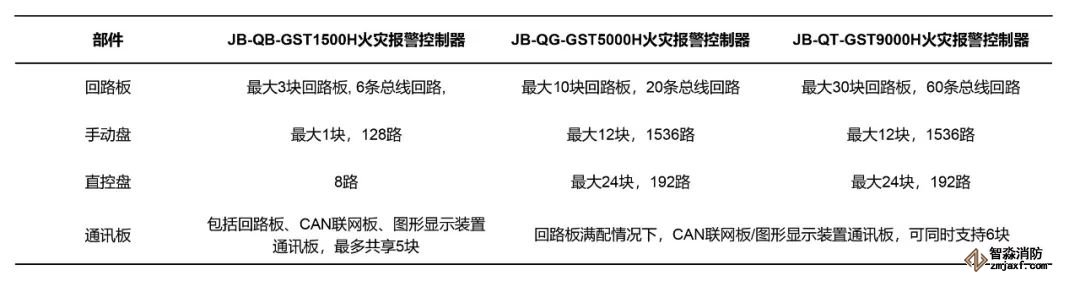

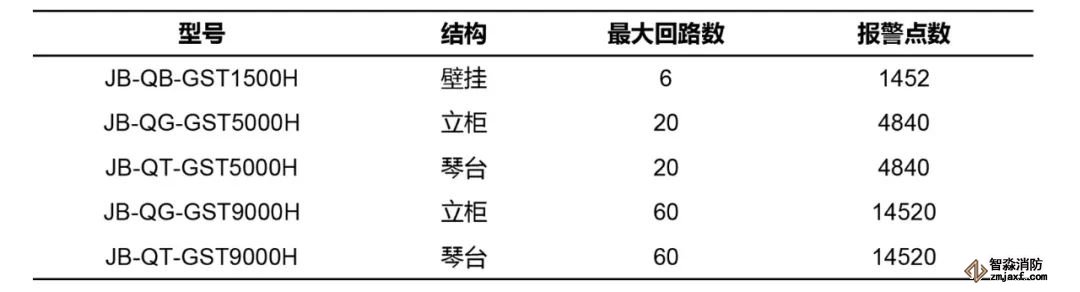

H系列高能總線控制器容量

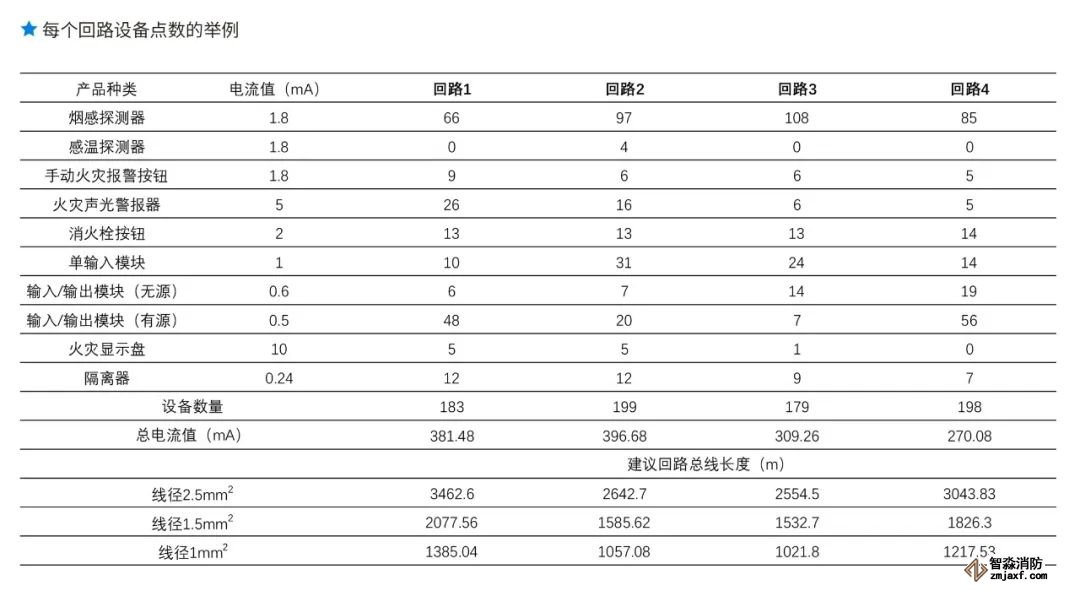

H系列高能總線控制器設備配置
H系列高能總線控制器組成

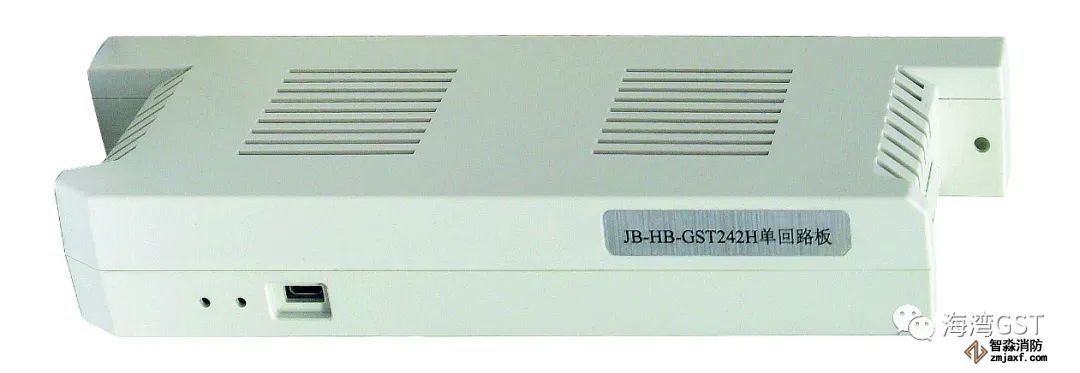

★ JB-HB-GST242H單回路板/JB-HB-GST484H雙回路板 ★
GST242H含1個回路，GST484H含2個回路
● 每回路242個編碼地址點
● 單回路帶載能力：700mA
● 含USB接口，便于程序升級
● 板卡間電氣隔離，溫度監控
● 模塊化，方便插接
● 2.5m㎡，布線長度達3Km
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

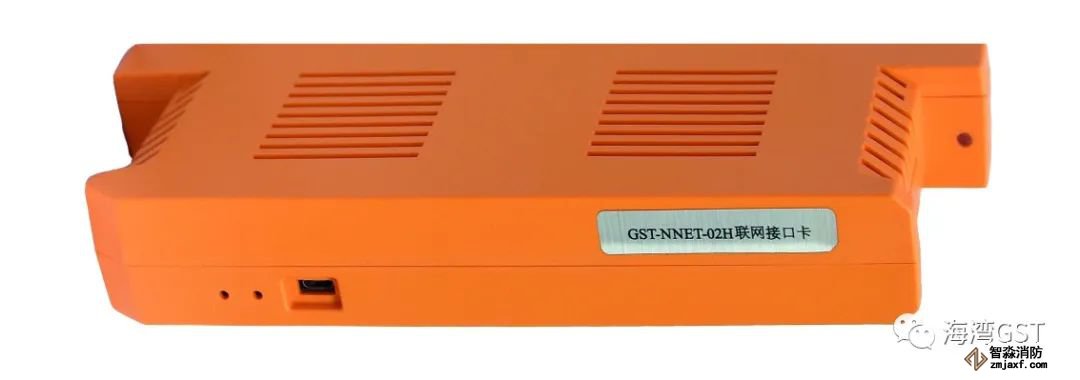

★ GST-NNET-02H接口卡 ★
用于控制器間與圖形裝置聯網
可用于
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

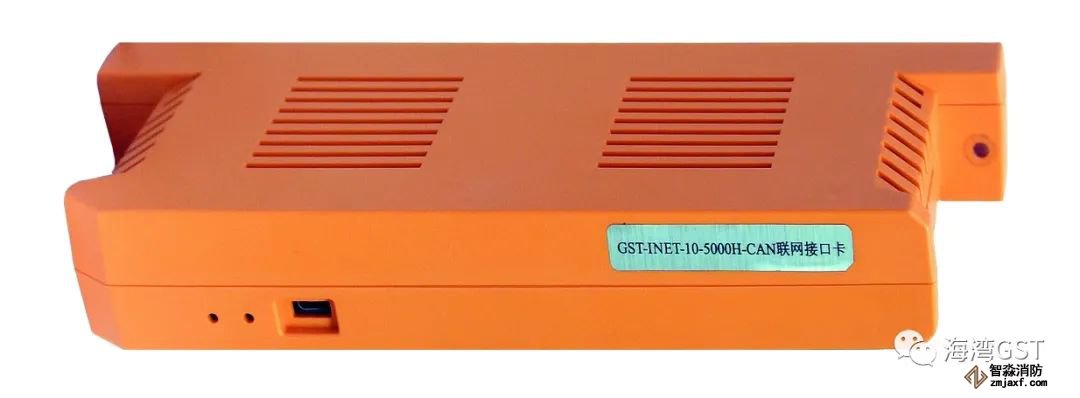

★ GST-LWK5000H-CAN聯網接口卡 ★
用于控制器間的CAN聯網
● 由控制器母板供電
● 傳輸距離：3km
● 最大聯網點數：240點
● 監控電流 5V 100mA
● 工作最大電流 5V 200mA
可用于：
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

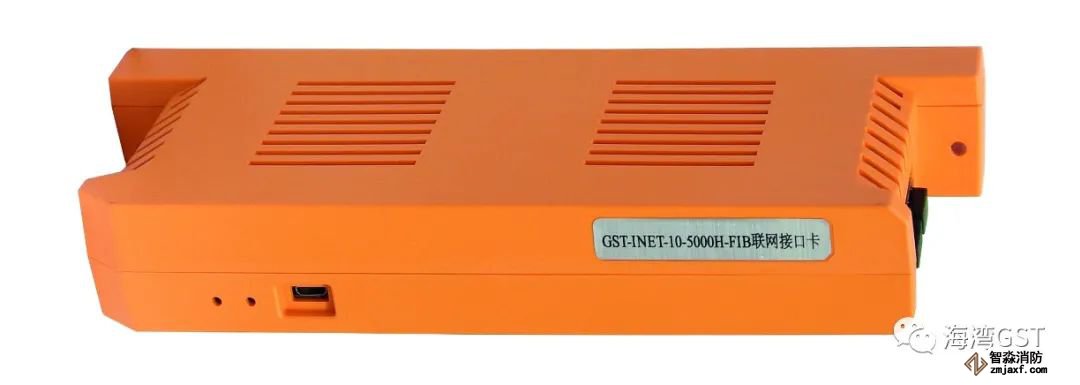

★ GST-LWK5000H-FIB聯網接口卡 ★
用于控制器間的光纖聯網
● 由控制器母板供電
● 傳輸距離：20km
● 最大聯網點數：240點
● 監控電流 5V 160mA
● 工作最大電流 200mA
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

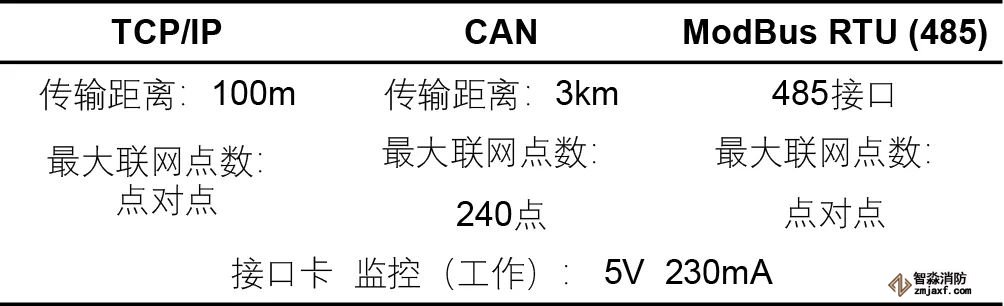

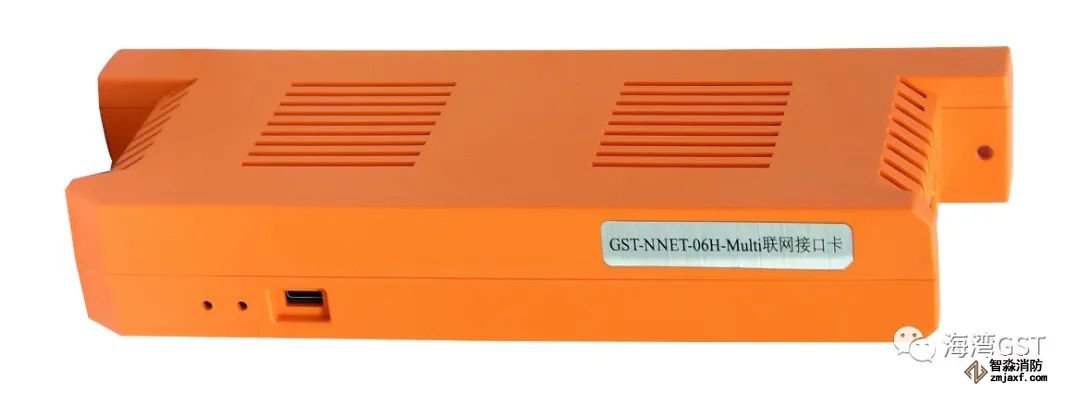

★ GST-DGNK5000H多接口卡 ★
用于控制器間聯網，由控制器母板供電，包含3種接口：
● 標準CAN
● ModBus RTU 485接口
● TCP/IP
可用于：
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

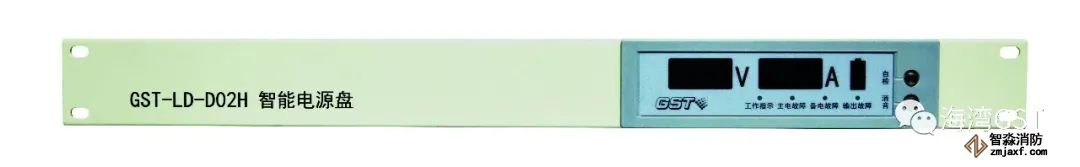

★ GST-LD-D02H智能電源盤 ★
● GST-LD-D02H智能電源盤是功率轉換電路把220VAC轉換為三路輸出，其中兩路給負載供電，一路給備電充電，提供2路24V/（2A/8A）輸出。
● 當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。

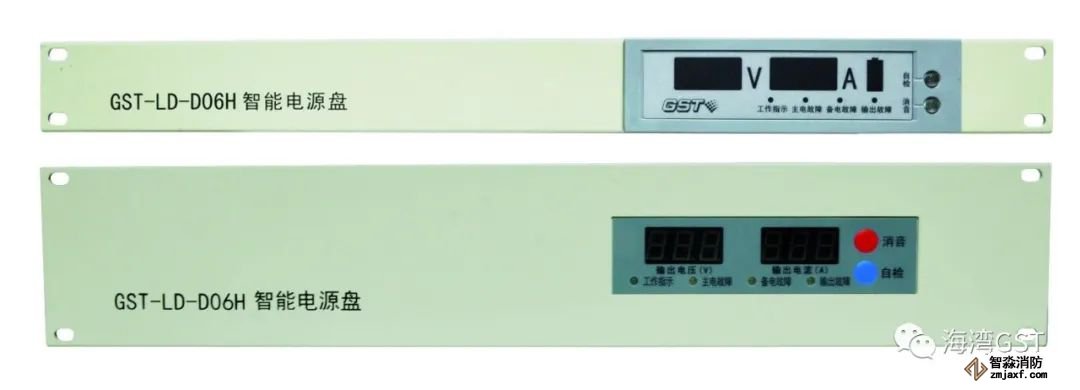

★ GST-LD-D06H智能電源盤 ★
● GST-LD-D06H智能電源盤是功率轉換電路把220VAC轉換為四路輸出，其中三路給負載供電，一路給備電充電，提供3路24V/8A輸出。
● 當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。

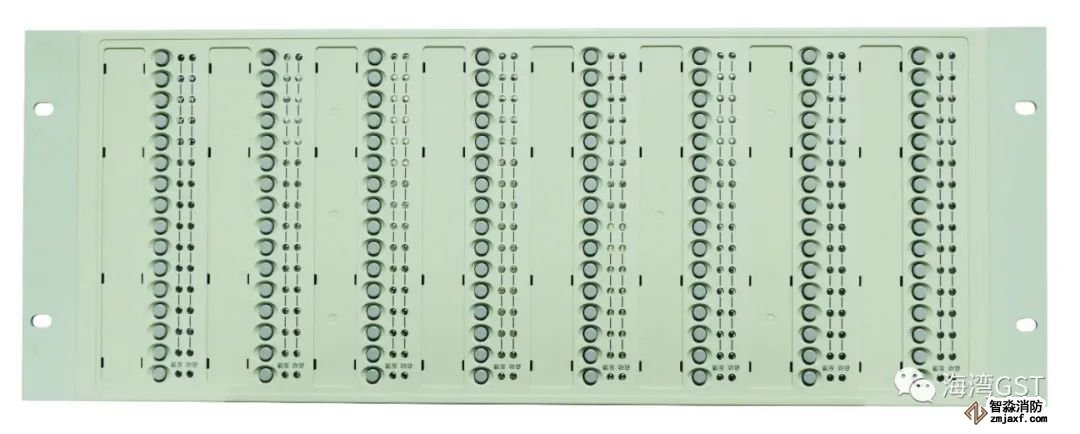

★ GST-LD-SD128H總線制操作盤 ★
● 容量：每塊操作盤有128個手動按鍵、128組指示燈
● 工作電壓：DC5V
● 功耗＜2W
● 使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不凝露

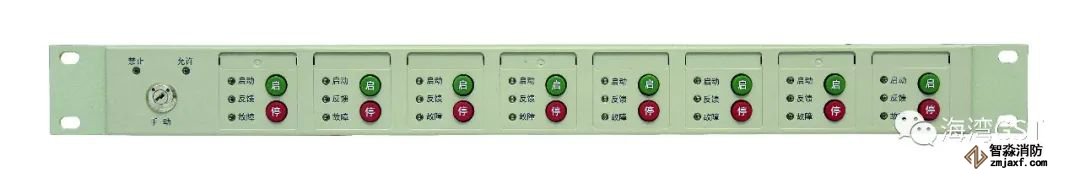

★ GST-LD-KZ08H直接控制盤 ★
● 控制盤容量：每塊控制盤8路輸出
● 線制：本控制盤每路與被控設備之間采用2線連接
● 輸出：單路最大輸出DC24V，1A
● 工作電壓：DC24V
● 使用環境溫度：0℃~+40℃
相對濕度≤95%，不凝露
● 必須與ZD-02同時使用，只用2根截面積1.0m㎡的線，達到1km的傳輸距離

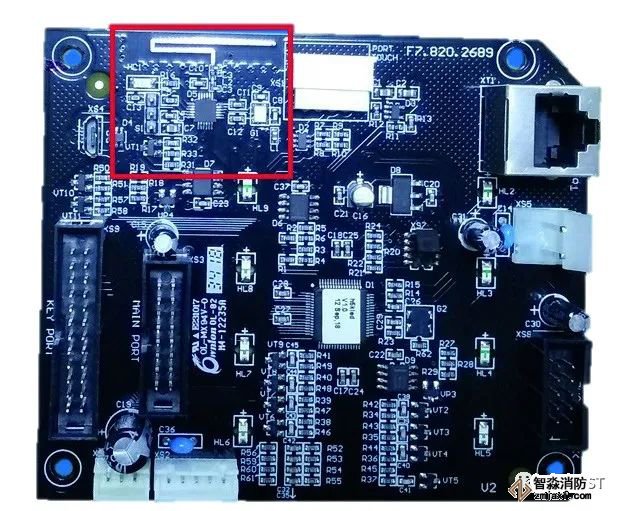

★ 藍牙模塊 ★
● 內置藍牙模塊
● 遠程調試?？梢酝ㄟ^網絡遠程上傳/下載工程數據

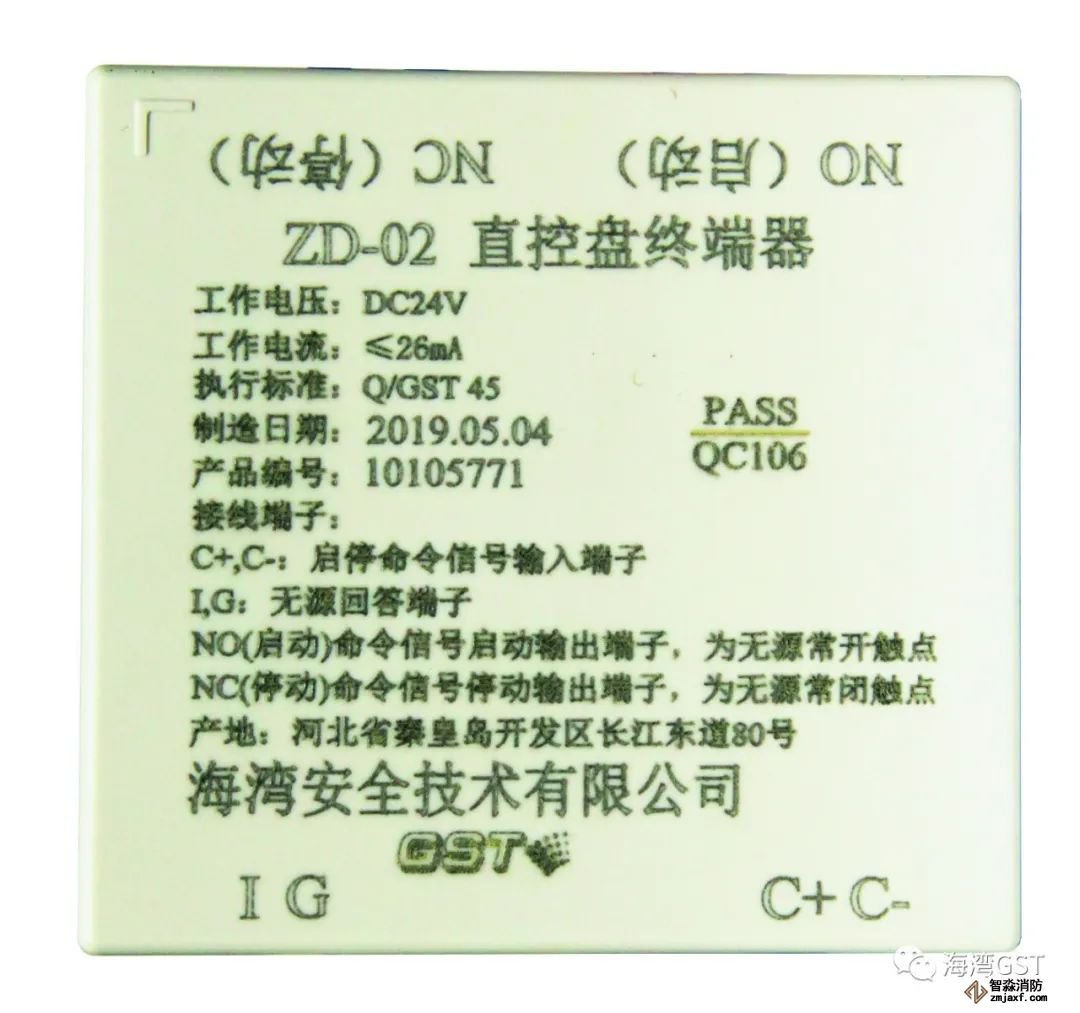

★ ZD-02直控盤終端器 ★
● 工作電壓：
啟動電壓：DC24V
允許范圍：DC20V～DC28V
● 工作電流：
監視電流≤4.5mA
動作電流≤26mA
● 輸出容量：
5A ，AC220V或5A ，DC24V

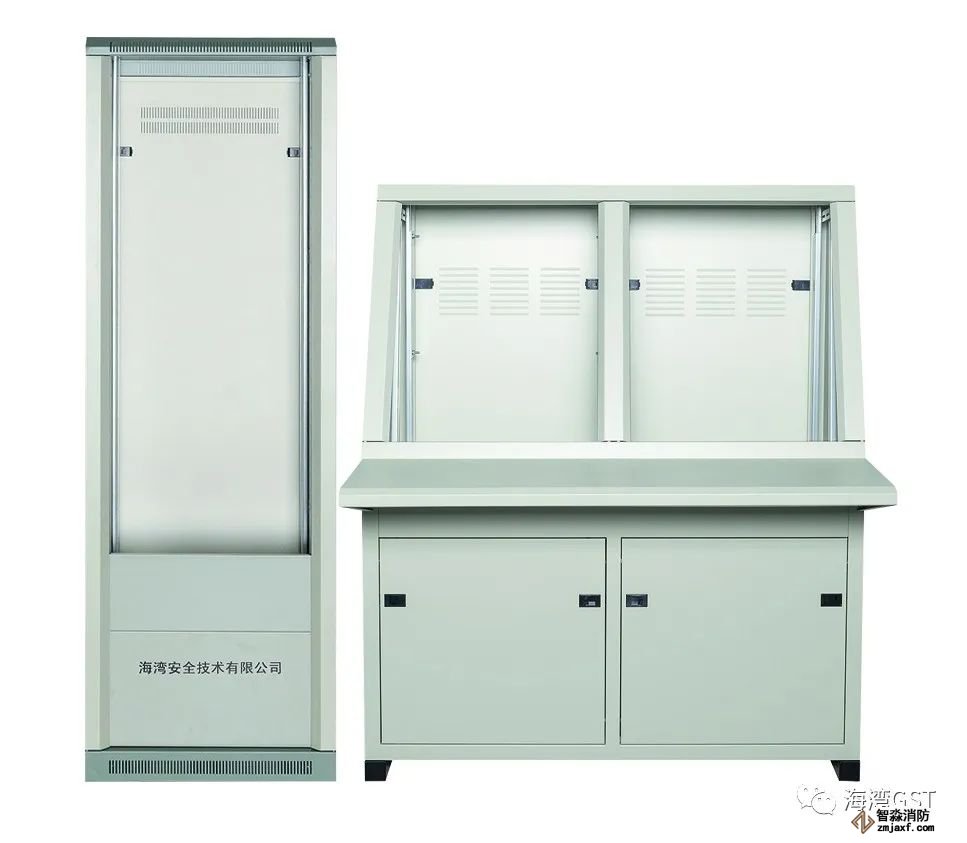

★ LD-1001A5立柜/LD-FB-1101雙節琴臺柜 ★
● 標準A5立柜與雙節琴臺柜，優化柜體開孔/母線以及接地位置
● 可根據工程需要靈活配置多種控制盤
● 可用來配裝火災報警控 制器、消防手動啟動盤、消防廣播盤、消防電話及電源盤等設備

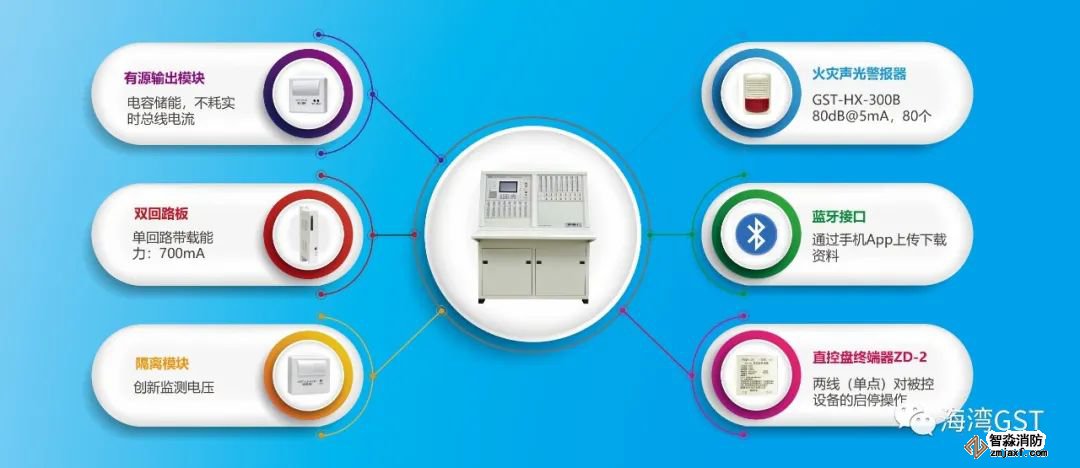

H系列高能控制器與核心現場設備
★ 聲光聲音響且耗電少
★ 雙點輸入模塊，與單點輸入模塊相比，減少造價
★ 隔離模塊監測準確，選擇方便
★ 不耗總線電流的輸出模塊，保證系統穩定
GST海灣H系列系統的價值
★ 系統穩定，兼容性強
沿用運行多年的系統，兼容海灣不同系列的外設產品，穩定性強
★ 系統簡潔，設計安裝方便
設計：回路帶載能力高，簡化外部設備用電量的計算
施工：如采用二線方案，對比四線減少施工工作量
★ 工程造價降低
業主：如采用二線方案，對比四線方案，省人工和電源箱，總體工程造價降低
維修保養：如采用二線方案，對比四線減少用線和接線，降低故障點，方便維保
★ 多元化的設計方案，一貫專注的設計理念
方案：四線及二線混編

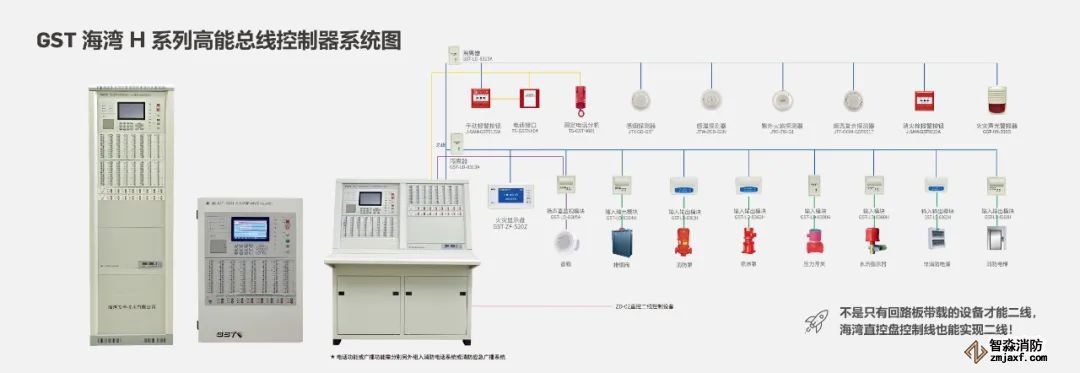

GST海灣H系列高能總線控制器系統圖

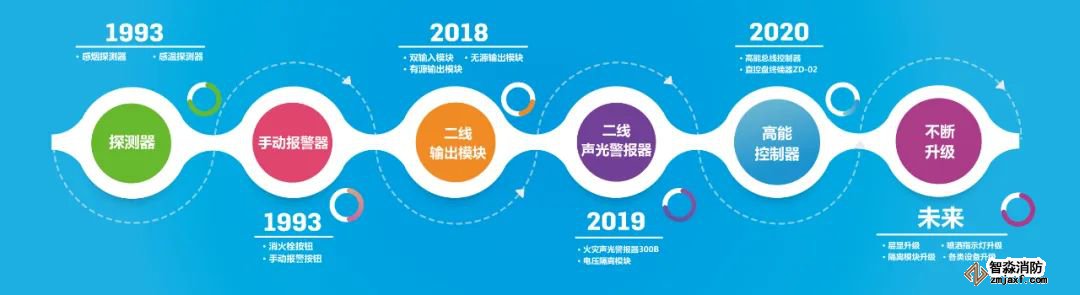

海灣二線制的發展歷程
重要說明：
本文內容及相關出版物為通用版本，其中展示的產品信息僅供參考，不構成具體的承諾或者保證。我們持之以恒地追求改進產品技術、提高產品性能，為此我們保留不經通知而對相關產品配置功能以及技術信息進行更新調整的權利。另外，本文及相關出版物中對系統性能的描述僅適用于通常情形。由于現實中，實地環境可能存在各種無法預知的特別情況，因此相關產品性能的實現，將有賴于專業的調查分析以及設計規劃。敬請垂詢海灣公司工作人員，我們將非常樂意為您提供專業建議。
