海灣廣播分配盤GST-GBFB-200/MP3安裝端子接線圖

一、結構特征、安裝與布線

GST-GBFB-200/MP3 廣播分配盤外形及結構示意圖如圖8-1。

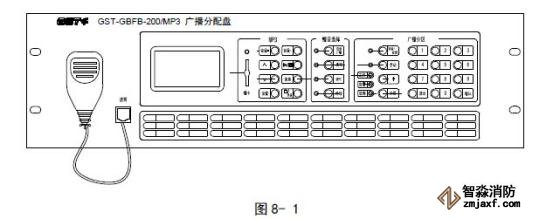

                                GST-GBFB-200/MP3廣播分配盤外形結構示意圖

本廣播分配盤采用標準插盤結構安裝，后部示意圖如圖8-2。

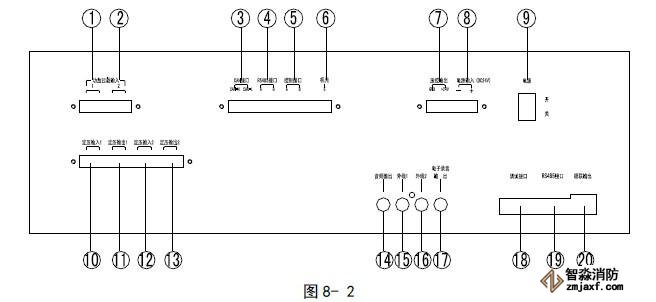

GST-GBFB-200/MP3廣播分配盤采用標準插盤后部示意圖

其中系統內部接線：

○1 功放過載輸入1：與第1 路功放的故障輸出相連接。

○2 功放過載輸入2：與第2 路功放的故障輸出相連接。

○3 ○4 ○19 RS485 接口：與RS485 總線通信的消防控制器相連，用于與消防控制器通信的通信。

○5 控制接口：預留接口。

○6 機殼地：用于與大地相連。

○7 遙控輸出：與功率放大器遙控端子相連。用于應急廣播時強行啟動功率放大器。

○8 電源輸入：本機DC24V 電源接入端子。

○9 電源開關：開關機器使用。

○10 ○11 ○12 ○13 功放定壓輸入1~4：第1、2、3、4 路功率放大器音頻接入端子。

○14 音頻輸出：與功率放大器音頻輸入口相接，作為功率放大器的音源輸入。

○15 外線1：音頻信號輸入接口。連接外置音源信號，如CD、DVD 等。

○16 外線2：音頻信號輸入接口。外置正常廣播音源輸入。

○17 電子錄音機輸出：電子錄音機信息輸出接口。

○18 調試接口：ISP 程序升級接口，廠家留用。

○20 級聯輸出接口：控制信號（輸出線）。該控制線與功率放大器級聯，用于想功率放大器傳遞話筒監聽靜音及自檢信號。

布線要求：定壓輸出線采用阻燃RV 線，截面積≥1.0mm2。最大傳輸距離1500米。
