海灣樓層顯示器火災顯示盤GST-ZF-500Z_安裝接線圖

一、GST-ZF-500Z總線型火災顯示盤的性能特點：

1、樓層或獨立防火區內的火災報警顯示裝置

2、占用1個總線點，編碼范圍1-242，支持電子編碼器編碼

3、可替代GST-ZF-101/GST-ZF-500火災顯示盤產品賣點：

a、接口簡單——接入消防二總線，安裝成本降低十分之一以上

b、智能提示——自動識別并顯示報警源（來自手動報警按鈕或探測器）

c、功耗低——最大功率相比下降一半以上，更加節能省電

d、過壓保護——輸入端耐壓AC650V，避免誤操作的嚴重后果

e、消音人性化——支持現場或聯動控制器遠程消音，操作靈活

f、顯示多樣化——支持全部火警/用戶設定/相鄰樓層等顯示方式

g、安裝方便——增加安裝對位標識，減少限位卡鉤，電源蓋換成橡膠塞

二、GST-ZF-500Z總線型火災顯示盤的外觀與配置

型號：GST-ZF-500Z

功耗：靜態功耗≤0.36W，最大功耗≤1.2W

顯示區域：全部火警+用戶設定+相鄰樓層

標準二級漢字庫：有

顯示容量：可跨回路顯示，120條火警信息

顯示方式：漢字信息

通訊方式：消防二總線，無極性

消音功能：現場+遠程

三、GST-ZF-500Z總線型火災顯示盤的安裝與布線

安裝方式：壁掛式安裝

接地線：不需要

線制：四線制，2線無極性電源+2線無極性消防總線

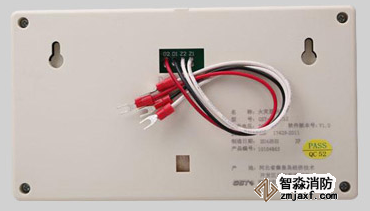

GST-ZF-500Z總線型火災顯示盤接線端子圖

電源線/通訊線防接錯功能：有
