海灣消防電話總機TS-GSTN60安裝接線圖

一、消防電話總機特點

1、采用兩總線控制?？倷C(jī)、電話分機及電話插孔接口之間兩總線連接，使得系統布線達到最小化，工程施工簡單。

2、系統容量大。在兩總線上最多可監控 99 個總線分機或插孔接口。

總機系統實時自動巡檢，及時檢測出分機故障和線路故障。分機摘機，總機將在 2 秒之內

出呼叫反應。

3、總機采用液晶漢字圖形顯示，可以非常直觀的顯示各項功能操作及通話呼叫狀態，使用非常便利。

4、總機中使用了一片大容量的 FLASH 存儲器，可以存儲9 小時以上的通話錄音，及500 條記錄，能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容，外形示意圖見圖7- 2。

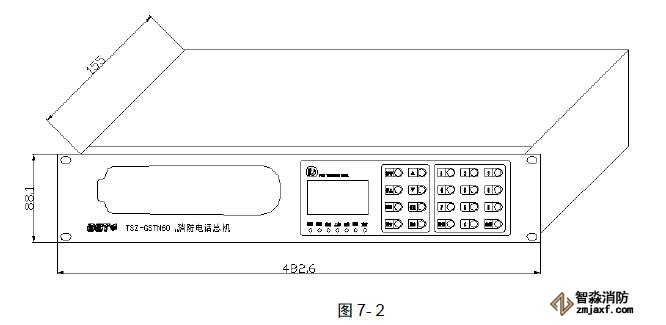

                                  TSZ-GSTN60消防電話總機外形尺寸圖

二、主要技術指標

1、電源：直流 24V±10%,總機最大工作電流約0.5A

2、總線線路電阻（包括導線電阻和連接點接觸電阻）：最大不超過70 歐姆

3、總線容量：最多 99 個編碼地址

4、總線長度：最大 1500 米

5、話音頻率范圍：300～3400Hz

6、話音傳輸損耗：＜5dB

7、工作環境：環境溫度：-10～55℃；相對濕度：≤ 95%

8、電話總機的尺寸和重量

尺寸：482.6mm×88.1mm×155mm(寬×高×厚)

重量：2.5kg

三、結構特征、安裝與布線

電話總機的安裝方式采用2U 標準上架式結構。線路傳輸?shù)恼Z音信號是小幅度的模擬信號，極易受到空間輻射、報警系統、廣播系統等信號干擾，所以現場布線時，電話系統的穿線管道應獨立敷設，不要同報警系統、廣播系統等線路同管穿線，采用的導線宜選用截面積不小于1.0mm2 的屏蔽雙色雙絞線，這樣可以保證清晰的話音質量。

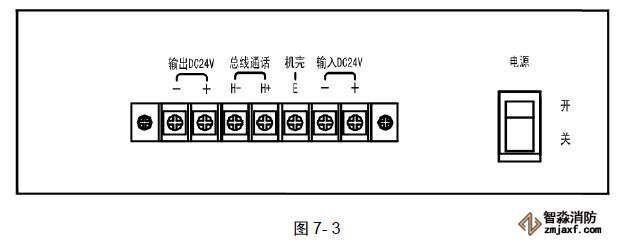

                                  TSZ-GSTN60消防電話總機接線端子圖

圖7-3 中，“總線通話H+H-”連接總線分機和插孔接口或消防電話中繼器，接線時分正負極性，接反不能正常工作，但不會損壞總線部件。“輸入DC24V 和機殼E”連接外部直流電源和AC220V 保護地。
