氣體滅火系統防護區的劃分規定以及不同系統防護區的設置





一，概述：

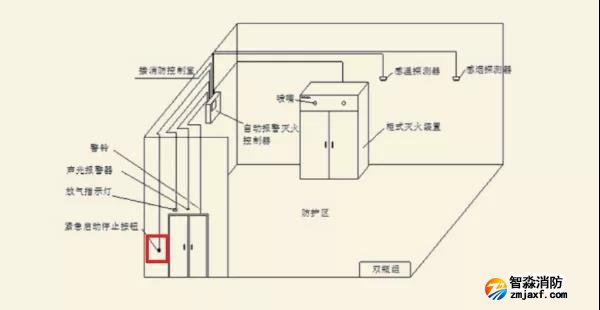

      氣體滅火系統防護區通俗的表示一般是指需要采用氣體滅火的區域，如圖書館、檔案室、電氣機房等場所。

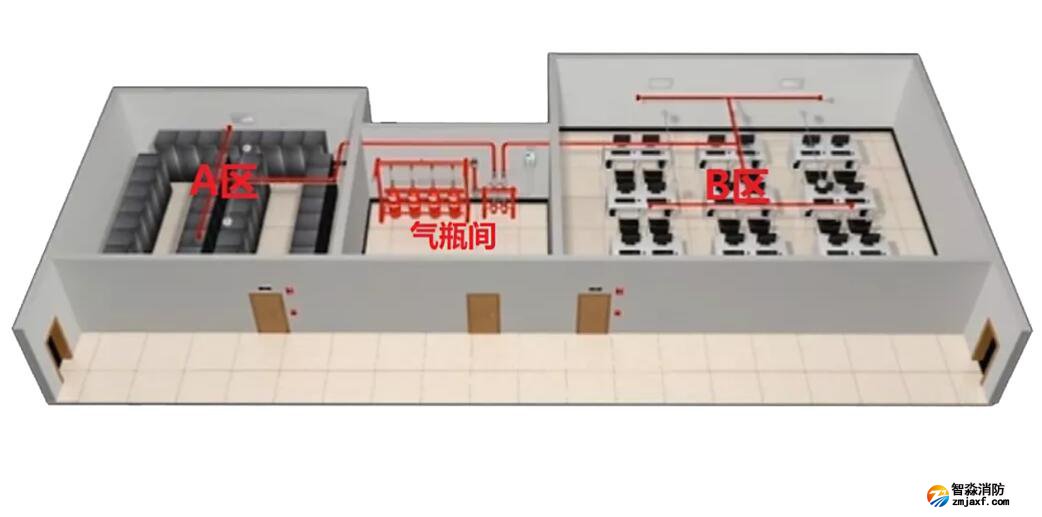

二，防護區的劃分：

1. 防護區的劃分應根據封閉空間的結構特點和位置來劃分；防護區宜以單個封閉空間劃分；同一區間的吊頂層和地板下需同時保護時，可合為一個防護區。

2. 采用管網滅火系統時，一個防護區的面積不宜大于800㎡，且容積不宜大于3600m³。

3. 采用預制滅火系統時，一個防護區的面積不宜大于500㎡，且容積不宜大于1600m³。



三，一般規定：

1. 采用氣體滅火系統保護的防護區，其滅火劑設計用量，應根據防護區內可燃物相應的滅火設計濃度或惰化設計濃度經計算確定。

2. 有爆炸危險的氣體、液體類火災的防護區，應采用惰化設計濃度；無爆炸危險的氣體、液體類火災和固體類火災的防護區，應采用滅火設計濃度。

3. 幾種可燃物共存或混合時，滅火設計濃度或惰化設計濃度，應按其中最大的滅火設計濃度或惰化設計濃度確定。

4. 兩個或兩個以上的防護區采用組合分配系統時，一個組合分配系統所保護的防護區不應超過8個。

5. 同一防護區，當設計兩套或三套管網時，集流管可分別設置，系統啟動裝置必須共用。各管網上噴頭流量均應按同一滅火設計濃度、同一噴放時間進行設計。

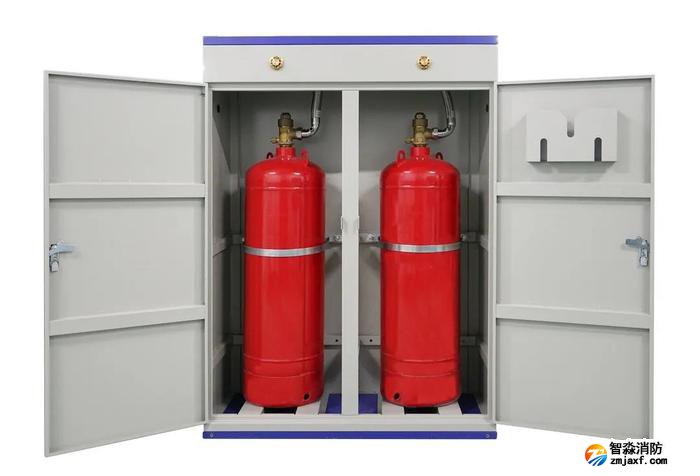

6. 一個防護區設置的預制滅火系統，其裝置數量不宜超過10臺。

7. 同一防護區內的預制滅火系統裝置多于1臺時，必須能同時啟動,其動作響應時差不得大于2s。



四，耐火等級：

1. 防護區圍護結構及門窗的耐火極限均不宜低于0.50h；吊頂?shù)哪突饦O限不宜低于0.25h。

2. 全淹沒滅火系統防護區建筑物構件耐火時間（一般為30min）包括：探測火災時間、延時時間、釋放滅火劑時間及保持滅火劑設計濃度的浸漬時間。延時時間為30s、釋放滅火劑時間對于撲救表面火災應不大于1min；對于撲救固體深位火災不應大于7min。



五，泄壓能力：

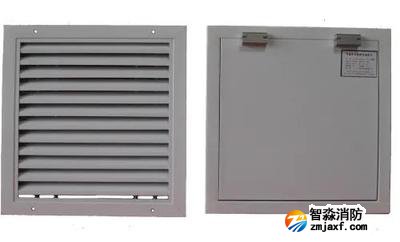

1. 對于全封閉的防護區，應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的2/3以上。防護區設置的泄壓口，宜設在外墻上。

2. 對于設有防爆泄壓設施或門窗縫隙未設密封條的防護區可不設泄壓口。



六，不同系統防護區的設置：

1. 二氧化碳滅火系統

采用全淹沒滅火系統的防護區：

1）對氣體、液體、電氣火災和固體表面火災，在噴放二氧化碳前不能自動關閉的開口，其面積不應大于防護區總內表面積的3%，且開口不應設在底面。

2）對固體深位火災，除泄壓口以外的開口，在噴放二氧化碳前應自動關閉。

3）防護區的圍護結構及門、窗的耐火極限不應低于0.50h吊頂?shù)哪突饦O限不應低于0.25h，圍護結構及門窗的允許壓強不宜小于1200Pa。

4）防護區用的通風機和通風管道中的防火閥，在噴放二氧化碳前應自動關閉。

5）當防護區內存有兩種及兩種以上可燃物時， 防護區的二氧化碳設計濃度應采用可燃物中最大的二氧化碳設計濃度。

6）當防護區的環境溫度超過100℃時 二氧化碳的設計用量應在規范計算值的基礎上每超過5℃增加2%。

7）當防護區的環境溫度低于-20℃時 二氧化碳的設計用量應在規范計算值的基礎上每降低1℃增加2%。

8）防護區應設置泄壓口，并宜設在外墻上，其高度應大于防護區凈高的2/3。當防護區設有防爆泄壓孔時，可不單獨設置泄壓口。

2. 七氟丙烷滅火系統

1）圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。

油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。

2）通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。

3）防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。

4）在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s；在其它防護區，設計噴放時間不應大于10s。



七，其他

1. 防護區的最低環境溫度不應低于-10℃。

2. 防護區圍護結構承受內壓的允許壓強，不宜低于1200Pa。

3. 防護區內的疏散通道和出口，應設消防應急照明燈具和疏散指示標志燈。

4. 防護區的門應向疏散方向開啟，并能自行關閉；用于疏散的門必須能從防護區內打開。

5. 滅火后的防護區應通風換氣，地下防護區和無窗或設固定窗扇的地上防護區，應設置機械排風裝置，排風口宜設在防護區的下部并應直通室外。通信機房、電子計算機房等場所的通風換氣次數應不小于每小時5次。
