倉庫自動噴水滅火系統設計規范

一、倉庫的分類

　　倉庫分為堆垛倉庫和貨架倉庫。

二、倉庫噴淋設計規范參數

　　倉庫危險級Ⅱ級場所

　　1）噴水時間：

　　堆垛倉庫、貨架倉庫儲物高度≤3.5m時，噴水時間1.5h；

　　堆垛倉庫、貨架倉庫儲物高度＞3.5m時，噴水時間2.0h。

　　2）報警閥與噴頭的匹配性：

　　早期抑制快速響應噴頭、快速響應噴頭應選擇濕式系統。

三、倉庫噴淋設計方案

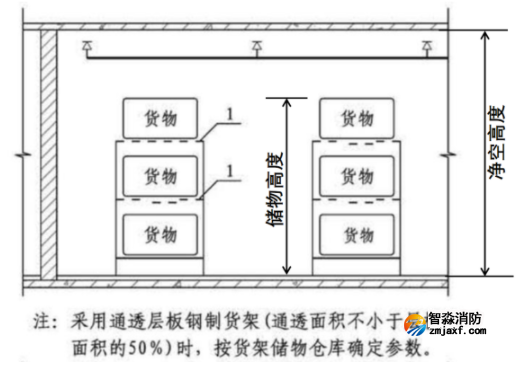

方案一

僅在倉庫頂板下設置灑水噴頭

　　如圖所示：

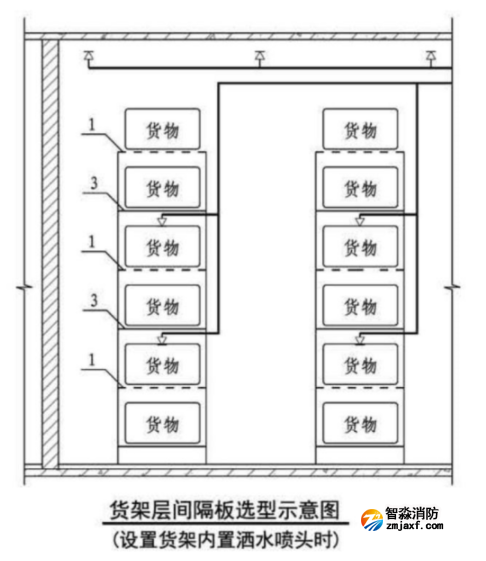

方案二

頂板下設置標準覆蓋面積灑水噴頭

+

貨架內設置灑水噴頭

　　如圖所示：

方案選擇

　　1）堆垛倉庫采用方案一。

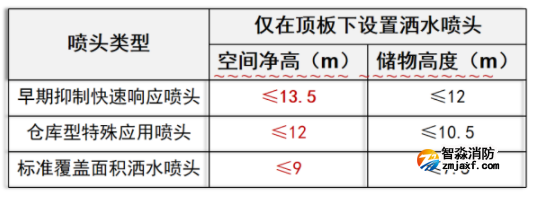

　　2）貨架倉庫當符合下列條件時，采用方案一。

　　空間凈高及儲物高度均不超過上限值時，僅在頂板下設置灑水噴頭即可。

　　3）貨架倉庫，當空間凈高或儲物高度超過上限值時，應采用方案二。

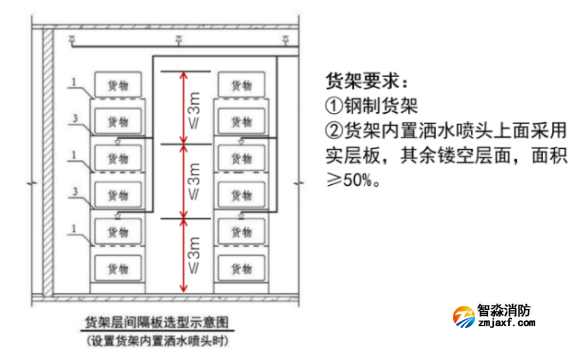

四、貨架內置灑水噴頭的布置要求

　　1）倉庫危險級Ⅰ、Ⅱ場所應在自地面起每3.0m設置一層貨架內置灑水噴頭，且最高層貨架內置灑水噴頭與儲物頂部的距離不應超過3.0m。

　　2）流量系數K=80，噴頭工作壓力≥0.20MPa；流量系數K=115，噴頭工作壓力≥0.10MPa。

　　3）灑水噴頭的布置間距d（2m≤d≤3m），且交錯布置。
