海灣GST-LD-8319型輸入模塊接線安裝技術

特點

海灣GST-LD-8319輸入模塊是一種編碼模塊，用于連接非編碼探測器，只占用一個編碼點，當接入

模塊輸出回路的任何一只現場設備報警后，模塊都會將報警信息傳給火災報警控制器，火災報警控

制器產生報警信號并顯示出模塊的地址編號。本模塊可配接本公司生產的非編碼點型光電感煙火災

探測器、非編碼點型差定溫火災探測器、非編碼點型復合式感煙感溫火災探測器等。模塊輸出回路

最多可連接 15 只非編碼現場設備，多種探測器可以混用。GST-LD-8319 輸入模塊主要具有以下特

點：

（1） 模塊具有輸出回路短路、斷路故障檢測功能；

（2） 模塊具有對探測器被摘掉后的故障檢測功能；

（3） 模塊的地址碼為電子編碼，可現場改寫。

主要技術指標

(1) 工作電壓：

總線電壓：總線 24V

電源電壓：DC24V

(2) 監視電流：

總線電流≤0.5mA

電源電流≤10mA

(3) 報警電流

總線電流≤5mA

電源電流≤60mA

(4) 線制：與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接，與非編碼

探測器采用有極性二線制連接

(5) 使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不結露

(6) 外殼防護等級：IP30

(7) 外形尺寸：

86mm×86mm×43mm（帶底殼）

結構特征、安裝與布線

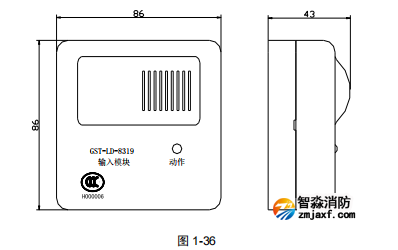

本輸入模塊的外形尺寸及結構示意圖如圖 1-30 所示。

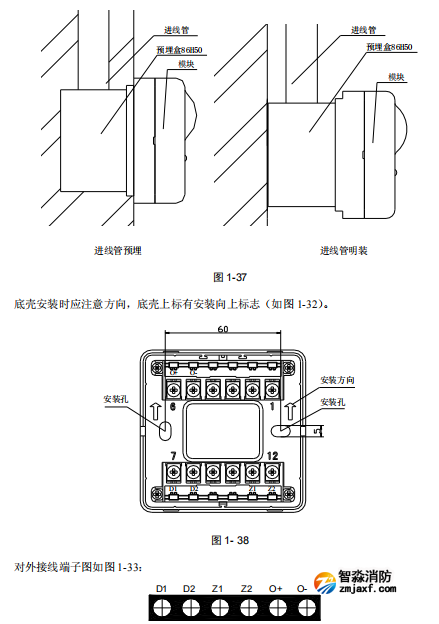

本輸入模塊采用明裝，進線管預埋及明裝安裝方式，將底盒安裝在 86H50 型預埋盒上，安裝方

法如圖 1-31，底盒與上蓋間采用拔插式結構安裝，拆卸簡單方便，便于調試維修。

圖中端子說明如下：

Z1、Z2：接控制器二總線，無極性

D1、D2：接直流 24V，無極性

O-、O+：輸出，有極性

GST-LD-8319 輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管 1N5819，且

輸出回路終端必須接 GST-LD-8320 或 GST-LD-8320A 終端器，終端器可當探測器底座使用，即在此

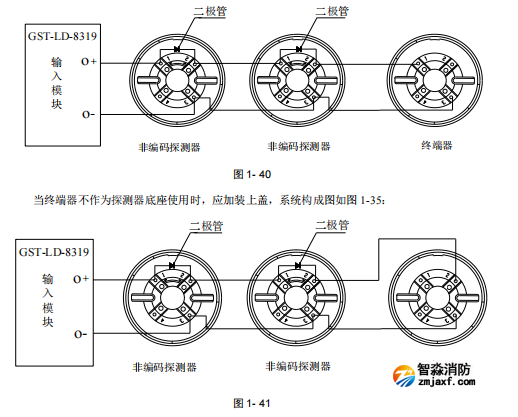

終端器上可安裝非編碼探測器，其系統構成圖如圖 1-34：

布線要求：Z1、Z2 可選用截面積≥1.0mm2的耐火 RVS 雙絞線；其它線可采用截面積≥1.0mm2的

耐火 RV 或 BVR 線；O-、O+的輸出回路線要有明顯的顏色區分，且顏色的選配要具有合理性。布線應

與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
