海灣GST-MD-M9514型火災光警報器接線安裝技術

特點

GST-MD-M9514 火災光警報器用于顯示室內火災探測器報警情況。一般安裝在巡視觀察方便的地

方，如會議室、餐廳、房間等門口上方，當房間內探測器報警時，警報器上的指示燈根據警報器設

置的設備類型可以自動閃亮，也可以通過控制器聯動啟動閃亮，使工作人員在不進入室內的情況下

就可知道室內的探測器已觸發報警。

GST-MD-M9514 火災光警報器為編碼型警報器，可直接接入火災報警控制器的信號二總線。

主要技術指標

 （1）工作電壓：總線 24V

 （2）監視電流≤0.6mA

（3）動作電流≤5mA

 （4）線制：直接接入火災報警控制器信號二總線

 （5）使用環境：

 溫度：-10℃～+50℃

 相對濕度≤95%，不結露

（6） 外殼防護等級：IP30

（7） 執行標準：GB 26851-2011

（8） 外形尺寸：

 86mm×86mm×43mm（帶底殼）

結構特征、安裝與布線

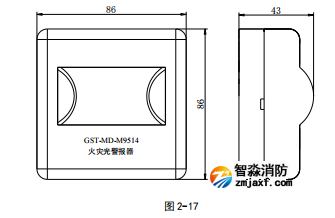

火災光警報器的外形結構示意圖如圖 2-17

火災光警報器采用明裝，進線管預埋安裝，將底盒安裝在 86H50 型預埋盒上，安裝方法與 GSTLD-8319 型輸入模塊相同。

火災光警報器正中處有一紅色高亮度發光區，當對應的探測器觸發時，該區紅燈閃亮?；馂墓饩瘓笃鞯膶ν舛俗邮疽鈭D如圖 2-18：

其中：

Z1、Z2 為與對應探測器信號二總線的接線端子

布線要求：Z1、Z2 信號總線采截面積≥1.0mm2 的耐火 RVS 型雙絞線。
