海灣GST-HX-300B型火災聲光警報器接線安裝技術
海灣GST-HX-300B型火災聲光警報器接線安裝技術
特點
GST-HX-300B火災聲光警報器(以下簡稱警報器) 采用 2 線制,用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備,當現場發生火災并被確認后,可由消防控制中心的火災報警控制器啟動。啟動后警報器發出強烈的聲光信號,以達到提醒現場人員注意的目的。
主要技術指標
(1)工作電壓:
信號總線電壓:DC24V
(2)工作電流:
總線監視電流≤0.25mA
總線啟動電流≤5mA
(3)閃光頻率:1.1Hz~1.7Hz
(4)火警聲調聲壓級: 80dB~115dB(正前方 3m 水平處(A 計權))
嘀嘀聲調聲壓級: 80dB~115dB(正前方 3m 水平處(A 計權))
(5)變調周期:3.5s~4.8s(火警聲)/0.6s~1.0s(嘀嘀聲)
(6)編碼方式:采用電子編碼方式,占一個總線編碼點,編碼范圍可在 1~242 之間任意設定
(7)線制:兩線制,與控制器采用無極性信號二總線連接
(8)使用環境:
溫 度:-10℃~+55℃
相對濕度≤95%,不凝露
(9)倉儲條件:
溫度:-20℃~60℃
濕度:0~95%,不凝露
(10)使用場所:室內
(11)外形尺寸:141mm×90mm×53mm(帶底殼)
(12)外殼防護等級:IP30
(13)殼體材料和顏色:塑料/白色,正面鑲有透明光罩/紅色
(14)重量:約 183g (帶底殼)
(15)安裝孔距:60mm
(16)執行標準:GB 26851-2011
結構特征、安裝與布線

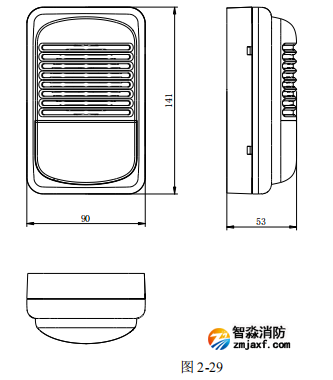

警報器外形示意圖如圖 2-29 所示。

警報器安裝前應首先檢查外殼是否完好無損,標識是否齊全。警報器底殼與警報器之間采用插接方

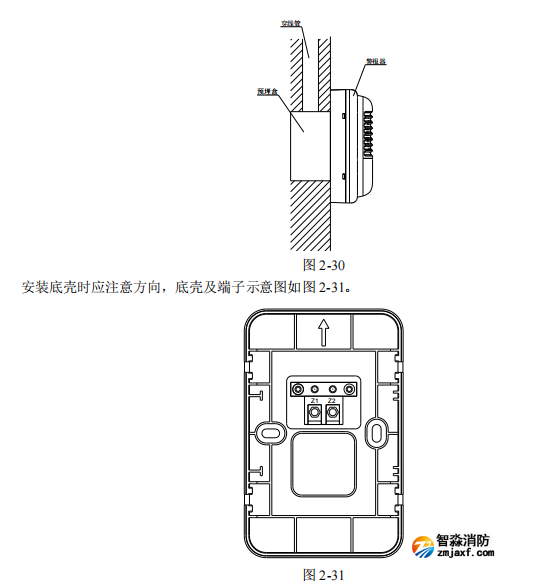

式,安裝時為明裝,可安裝在 86H50 型標準預埋盒上,安裝示意圖如圖 2-30 所示。

其中:Z1、Z2:接控制器信號總線,無極性警報器信號總線的接線示意圖如圖 2-32。

布線要求:信號總線 Z1、Z2 采用 RVS 雙絞線,截面積大于等于 1.0mm2
