海灣B-9310型模塊后備盒接線安裝技術
特點
本后備盒專為配合明裝標準尺寸為 120mm×80mm 的各類模塊進線管明裝而設計,采用工程塑料
注塑成型,結構合理,外形美觀,安裝使用方便。
主要適用范圍
本后備盒適合安裝 120mm×80mm 的各類模塊(GST-LD-8302、GST-LD-8302A 等)。
外形與安裝

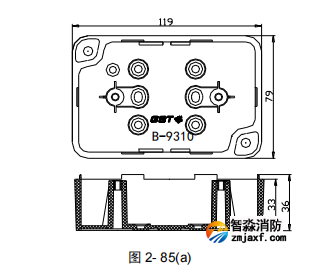

本后備盒外形示意圖如圖 2-85(a):

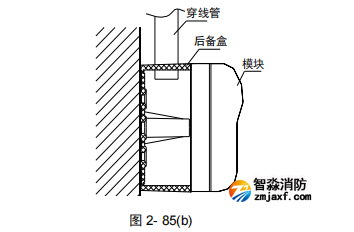

B-9310 模塊后備盒與各類模塊的接線管路明裝時配合使用,可先根據工程現場情況,選擇后
備盒底的一組合適的安裝孔,將后備盒安裝到墻壁上;再在后備盒側壁的適當位置根據穿線管尺寸
打進線孔(也可在后備盒未安裝前打孔),將線接入后備盒后安裝模塊。安裝圖如圖 2-85(b):
