海灣GST-TS9000消防電話系統接線安裝技術

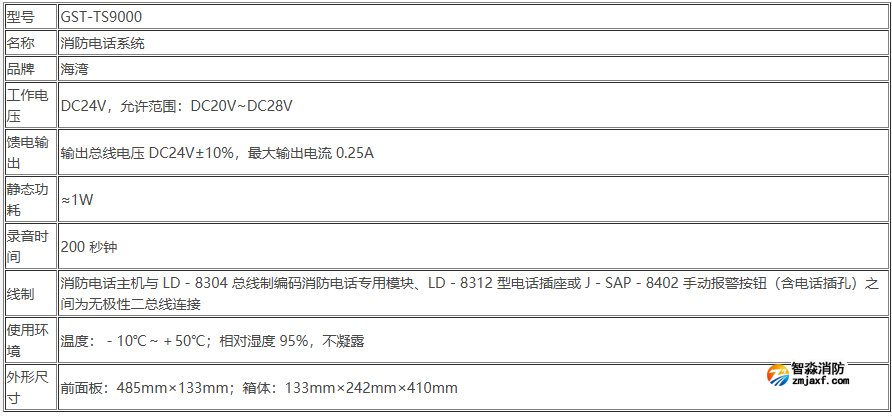

1.1 海灣GST-TS9000消防電話系統概述

GST-TS9000 消防電話系統是一種消防專用的通訊系統，通過這個系統可迅速實現對火災的人工

確認，并可及時掌握火災現場情況及進行其它必要的通訊聯系，便于指揮滅火及現場恢復工作。GSTTS9000 消防電話系統滿足 GB 16806-2006《消防聯動控制系統》中對消防電話的要求，是一套總線制消防電話系統?？偩€制消防電話系統由消防電話總機、火災報警控制器/消防聯動控制器、消防電話接口、固定消防電話分機、消防電話插孔、手提消防電話分機等設備構成。

1.2 海灣GST-TS9000消防電話系統配置說明

GST-TS9000 消防電話系統主要由以下設備組成：

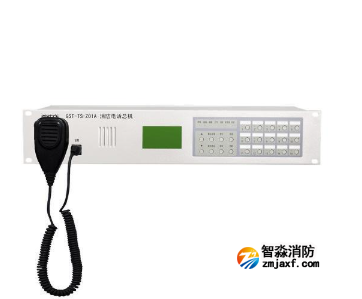

? GST-TS-Z01A 型消防電話總機

? GST-TS-100A/100B 型消防電話分機

? GST-LD-8312 型消防電話插孔

? GST-LD-8304 型消防電話接口

注意：GST-TS9000 消防電話系統的現場設備應與系統主機在同一臺控制器上，不支持聯網控制器的應用。

系統在應用過程中按如下說明進行配置。

系統容量

? 每個 GST-TS-100A/GST-TS-100B 型消防電話分機需要配接 1 個 GST-LD-8304 型消防電話接

口。

? 每 100 個 GST-LD-8312 型消防電話插孔需要配接 1 個 GST-LD-8304 型消防電話接口。

? 每 512 個 GST-LD-8304 型消防電話接口需要配接 1 個 GST-TS-Z01A/GST-TS-100B 型消防電

話總機。

聯動控制配置

? 與 GST200 聯動控制器配接時，每個控制器可最多配接：

與 GST5000、GST9000 聯動控制器配接時，每個回路板可最多配接：

2 臺 GST-TS-Z01A 型消防電話總機，或 1 臺 GST-TS-Z01A 型消防電話總機和 1 臺 GST-GBFB-

200/MP3 廣播分配盤，或 1 臺 GST-GBFB-200/MP3 廣播分配盤

? 每個 GST-LD-8304 型消防電話接口占用一個總線點，需要計入控制器總線點數量。

? GST-LD-8304 型消防電話接口數量×0.033A = GST-LD-8304 型消防電話接口需要的 DC24V

聯動電源供電電流。

? 每個 GST-TS-Z01A 型消防電話總機需要使用 0.5A 的 DC24V 聯動電源。

系統配置計算

? 根據現場 GST-TS-100A 型消防電話分機和 GST-LD-8312 型消防電話插孔的數量計算出 GSTLD-8304 消防電話接口的數量。

? 根據 GST-LD-8304 型消防電話接口的數量計算出 GST-TS-Z01A 型消防電話總機數量。

根據與“聯動控制器配置”的說明進行控制器總線點數量計算、回路板數量計算、DC24V 聯動電

源容量計算，完成聯動控制器配置。
