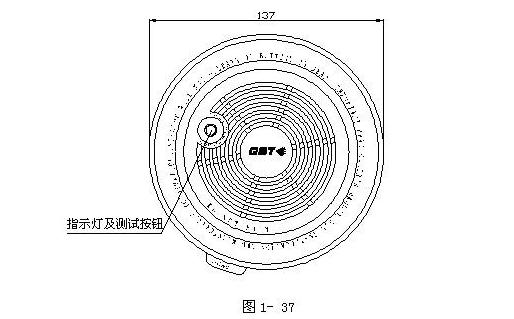

JTY-GF-GST103/B獨立式感煙火災探測報警器結構特征、安裝與布線探測器外形示意圖如圖1-37：

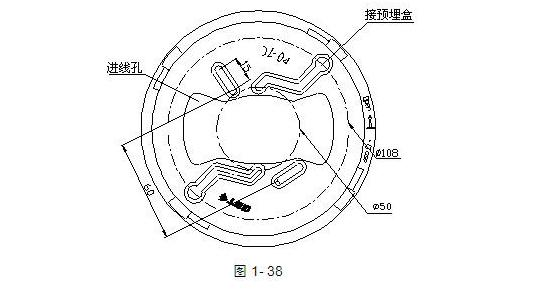

安裝DZ-04型吸頂式探測器底座，安裝底座示意圖如圖1-38：

四、JTY-GF-GST103/B獨立式感煙火災探測報警器安裝方法：

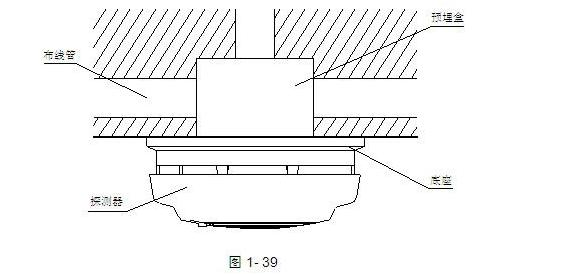

探測器安裝方式示意圖如圖1-39：

 用φ4螺釘將底座固定在預埋盒或屋頂上，將探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上。
探測器安裝后，裝入電池即可工作，指示燈約50秒鐘左右閃亮一次。按下測試按鈕蜂鳴器發出報警聲，同時指示燈快速閃亮，表明探測器工作正常。
