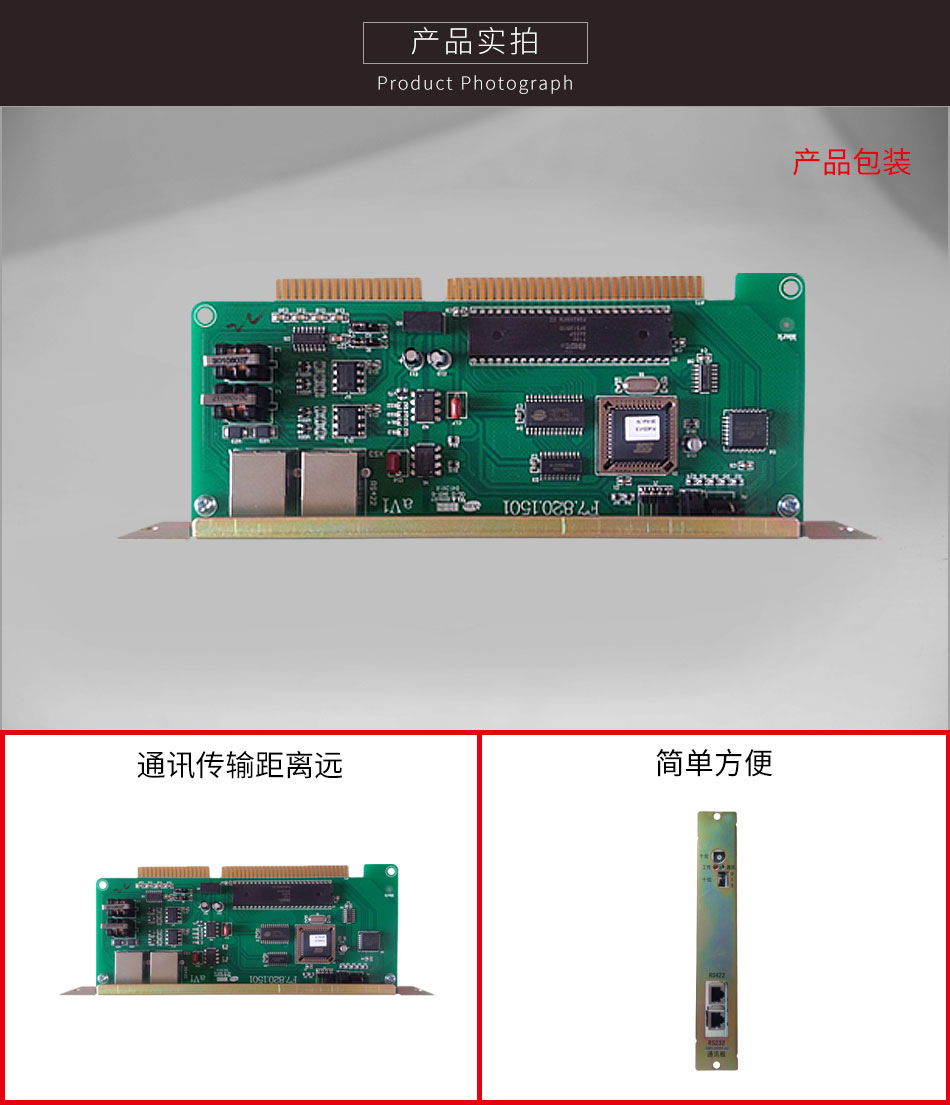

GST-NNET-02接口卡

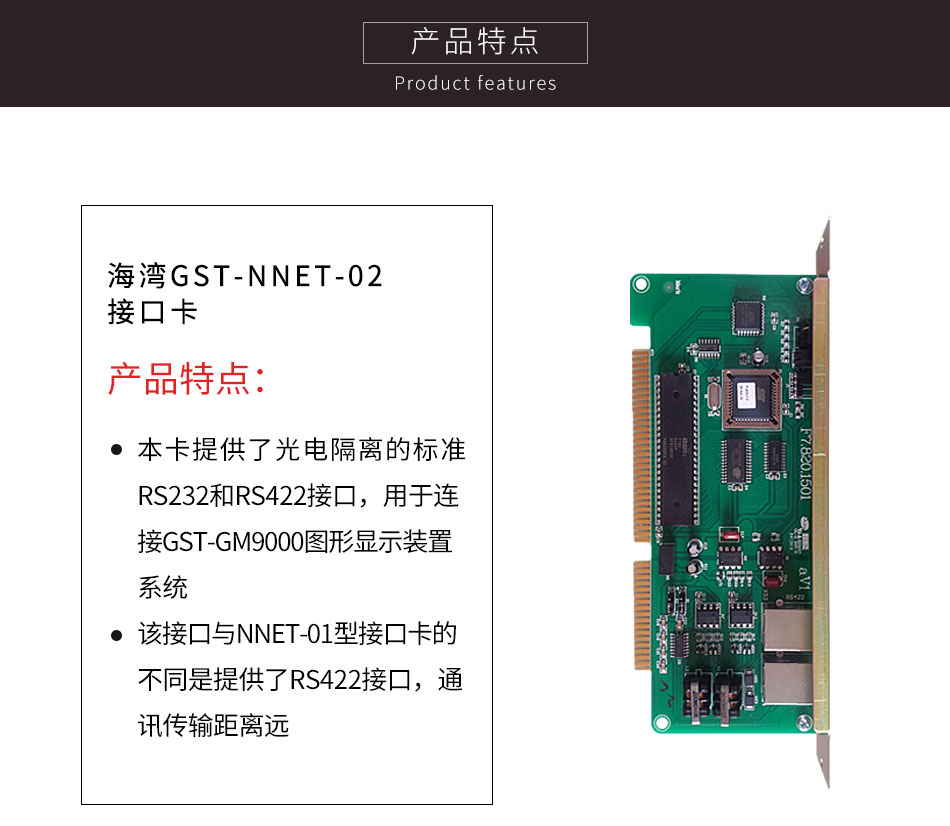

一、NNET-02接口卡特點:

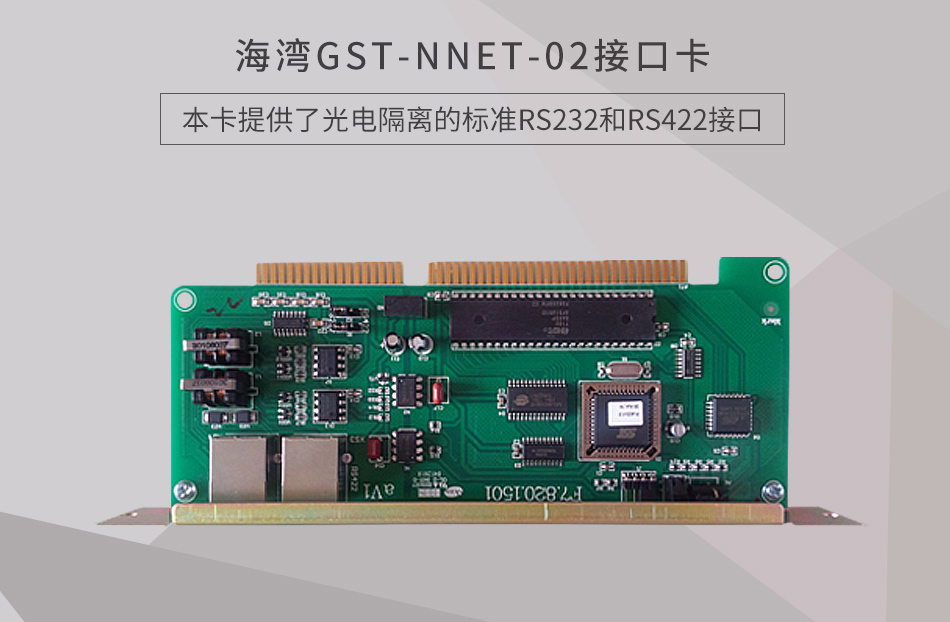

各類接口卡系列NNET-02型接口卡是GST9000、GST5000、GST500、GST200控制器的可選配板卡,本卡提供了光電隔離的標準RS232和RS422接口,用于連接GST-GM9000圖形顯示裝置系統。該接口與NNET-01型接口卡的不同是提供了RS422接口,通訊傳輸距離遠。

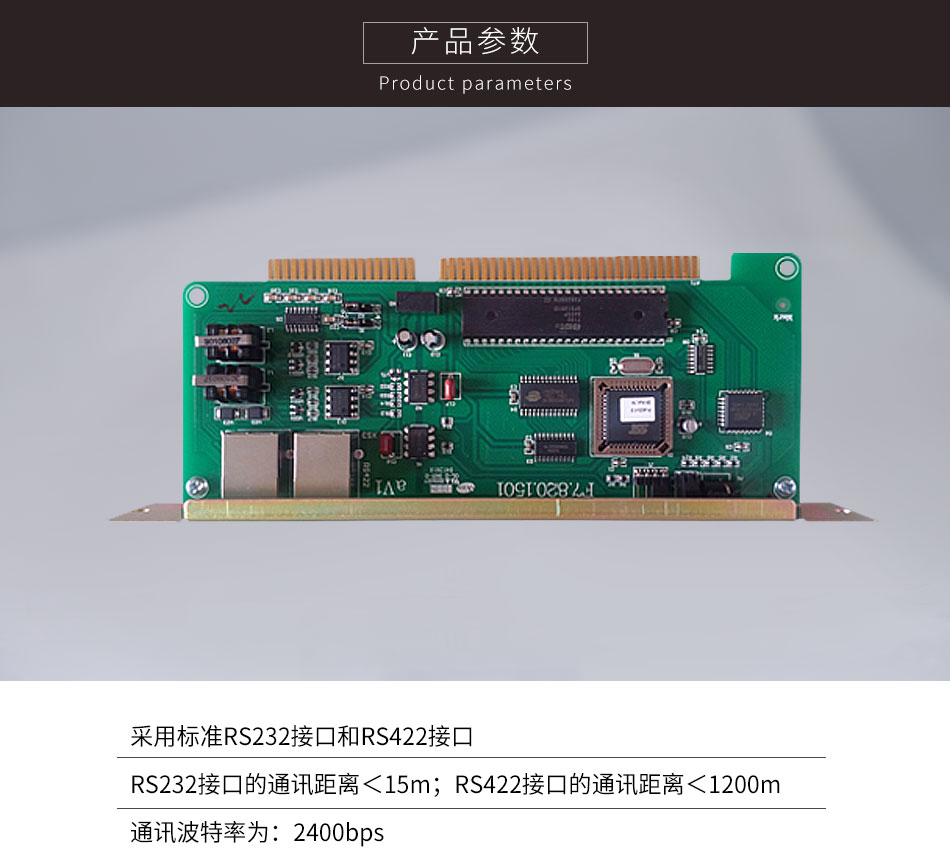

二、GST-NNET-02接口卡接口卡主要技術指標:
1.采用標準RS232接口和RS422接口
2.RS232接口的通訊距離<15m;RS422接口的通訊距離<1200m
3.通訊波特率為:2400bps
三、GST-NNET-02接口卡應用:
NNET-02型接口卡直接插入控制器的主機箱中工作,通過232數據線(隨卡提供)連接到GST-GM9000圖形顯示裝置系統的RS232接口或者通過屏蔽網線(GST-GM9000系統提供)連接到GST-GM9000圖形顯示裝置系統的RS422接口。當圖形顯示裝置與控制器的通訊距離大于1200m時,可通過配接FIB232S01型RS-232光纖調制解調器,將RS232信號轉換成光纖信號,進行光纖通訊,來擴展通訊距離(單模光纖通訊距離可達45公里)。接口卡與光纖調制解調器連接需配接232數據線1(GST5000控制器)及232數據線3(GST200控制器配接)。
注:RS422接口通訊時,GST-GM9000系統提供提供了3m長的屏蔽網線,該屏蔽網線最大傳輸距離為100m,如果通訊距離大于100m,需通過屏蔽雙絞線進行傳輸。
