一、海灣JTY-GD-G3T點型光電感煙火災探測器（簡述煙感）概述：

JTY-GD-G3T點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的點型光電感煙火災探測器。JTY-GD-G3T探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。

二、JTY-GD-G3T煙感特點：

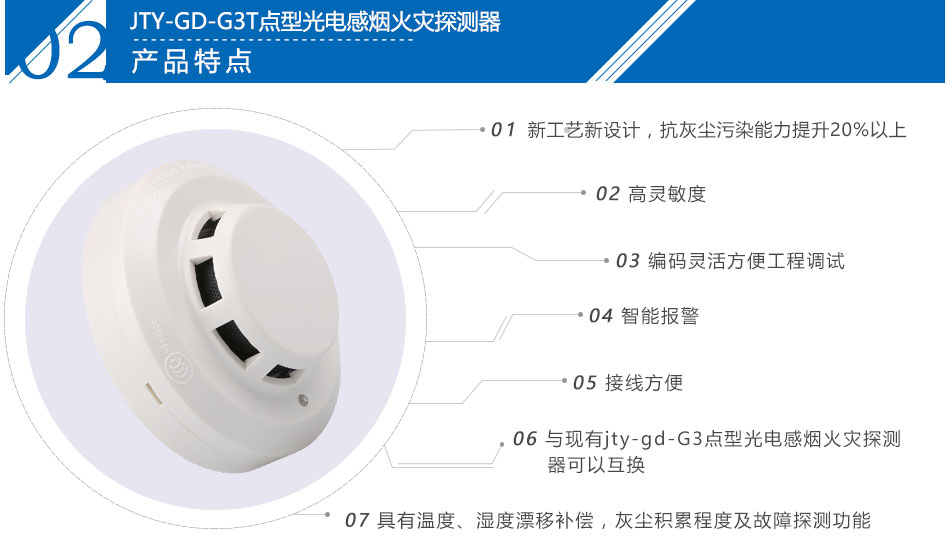

1.地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。
2.單片機實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況。
3.具有溫度、濕度漂移補償，灰塵積累程度及故障探測功能。
4.無極性二總線信號。

三、JTY-GD-G3T煙感技術特性：

1.JTY-GD-G3T煙感探頭工作電壓：信號總線電壓：總線24V   允許范圍：16V～28V
2.JTY-GD-G3T工作電流：監視電流≤0.6mA  報警電流≤1.8mA
3.指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮
4.編碼方式：電子編碼（編碼范圍為1～242）
5.保護面積：當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米。空間高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。
6.線制：信號二總線無極性
7.使用環境：
 溫    度：-10℃～+55℃
 相對濕度≤95%，不凝露

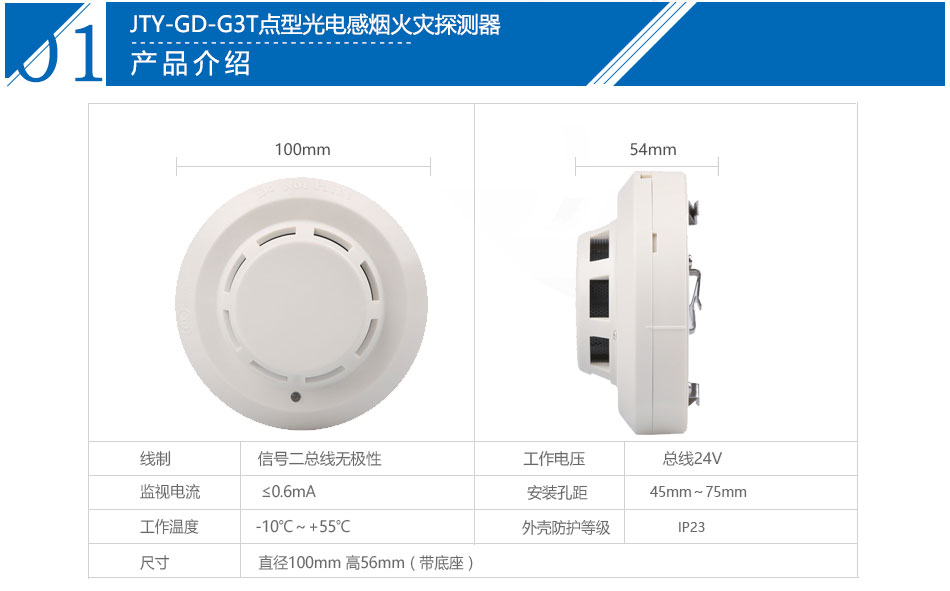

8.外形尺寸：直徑100mm   高56mm（帶底座）
9.外殼防護等級：IP23
10.殼體材料和顏色：ABS，象牙白
11.重量：約120g
12.安裝孔距：45mm～75mm
13.執行標準：GB 4715-2005

四、JTY-GD-G3T煙感保護面積

當空間高度為6m～12m時，一個探測器的保護面積，對一般保護場所而言為80m2?？臻g高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。


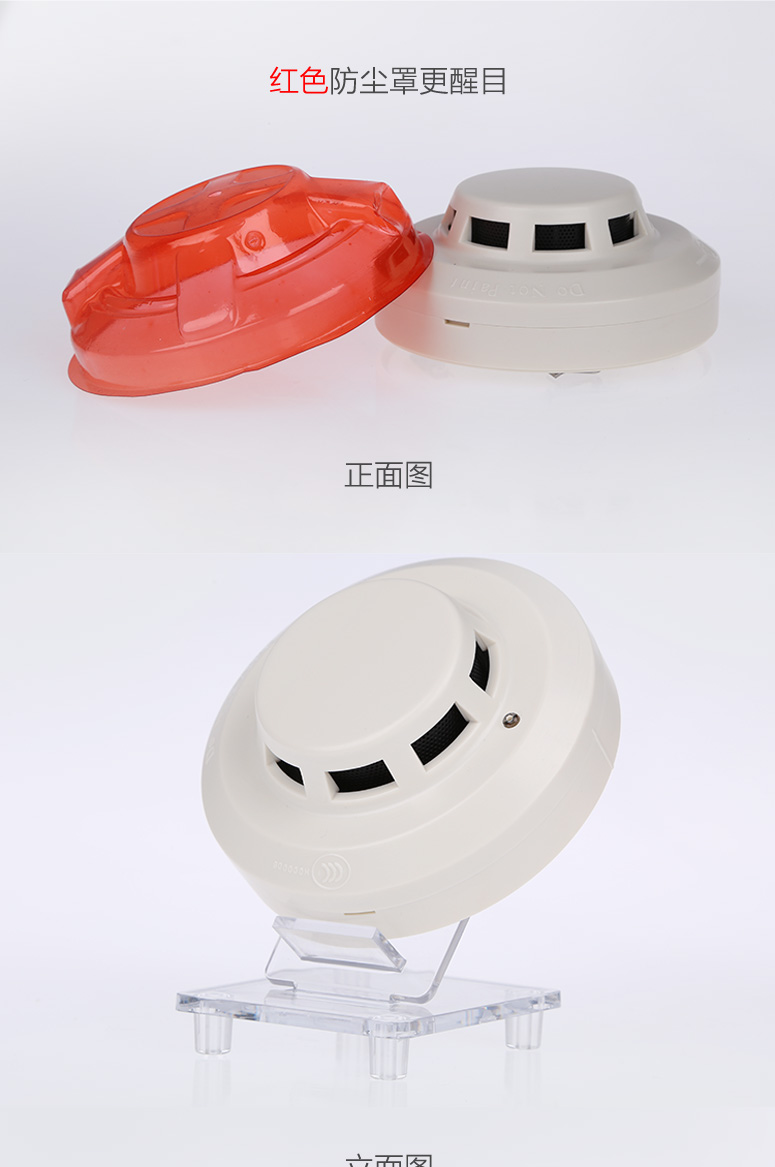

五、JTY-GD-G3T煙感報警器結構特征、安裝與布線

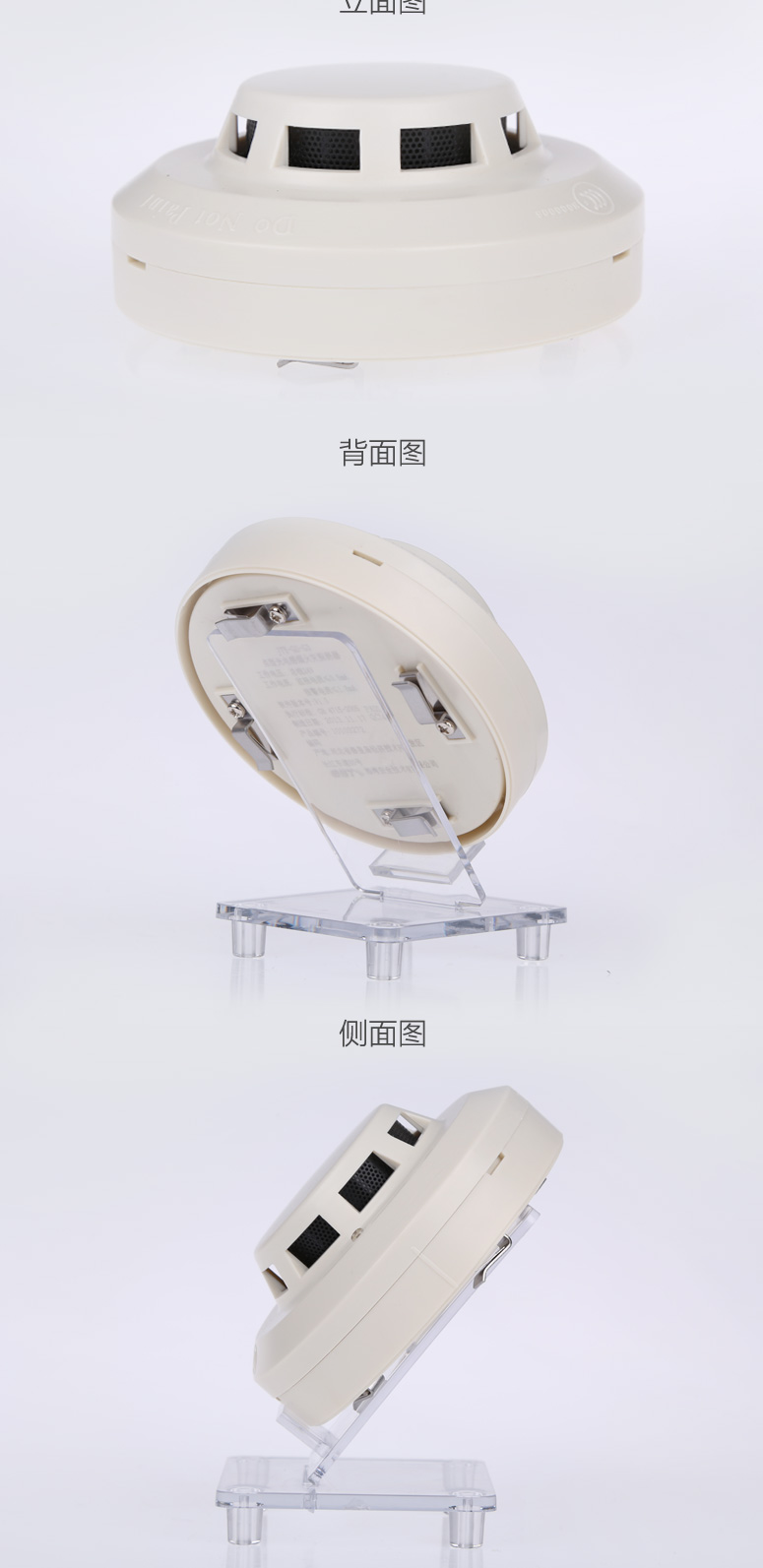

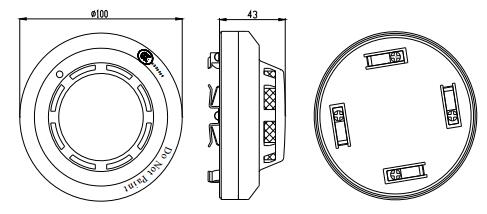

探測器的外形結構示意圖如圖1-1：

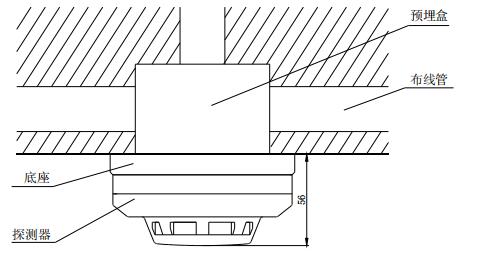

JTY-GD-G3T煙感安裝方式如圖1-2：

接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1-3：

DZ-02探測器通用底座外形示意圖如圖1-4：

底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。
待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
