海灣消防報警主機JB-QB-GSTN1500安裝布線接線圖
海灣消防報警主機JB-QB-GSTN1500安裝布線接線圖
一,技術特點:
(1) 線制:
線制連接線距離數量
24V 無極性兩總線 ≥1.0 mm2 雙絞線 <1.5km 242 只探測器或模塊
RS-232 總線 三芯屏蔽線 <15m 1 臺CRT
直控盤輸出線(二線制)
1.0mm2≤導線截面≤2.0mm2 BV 線<1.0km
(2) 使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不結露
(3) 電源:
主電: 交流220V (2A) 電壓變化范圍 +10%~-15%
控制器備電:直流24V/16Ah 密封鉛酸電池,2 節
(4) 監控功耗=基本功耗35W(空載)+單塊回路板監控功耗6W(484 個總線設備)*回路板數
(5) 報警功耗=基本功耗35W(空載)+單塊回路板報警功耗7W(484 個總線設備)*回路板數+10W(24V 對外輸出)
(6) 外形尺寸:(長×寬×高):500mm×170mm×700mm
二、結構特征、安裝與布線:

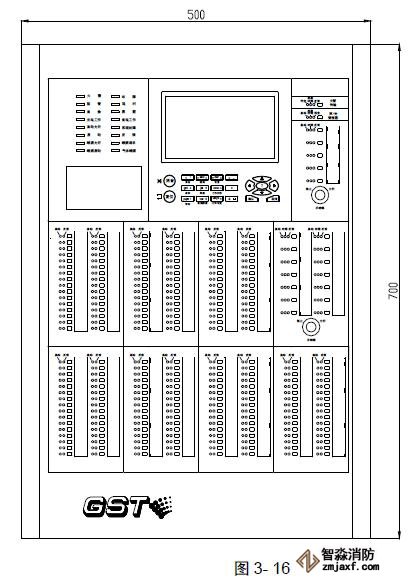

JB-QB-GSTN1500 火災報警控制器(聯動型)的外形如圖3-16所示:

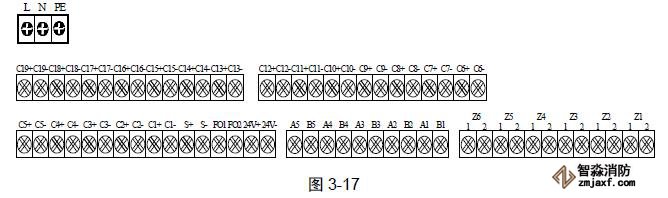

控制器外接線端子示意圖如圖3-17 所示:

JB-QB-GSTN1500火災報警控制器(壁掛式)接線端子圖
端子說明:
L、N、PE:交流220V 接線端子及機箱保護接地線端子;
Zn_1、Zn_2(n=1~6):探測器總線(無極性);
An、Bn(n=1~5):火警傳輸設備、火災顯示盤、控制器聯網設備的通訊總線;
火警傳輸A、B:連接火警傳輸設備通訊總線端子(選配);
火災顯示盤A、B:連接火災顯示盤的通訊總線端子;
CAN 聯網H、L:連接其它各類控制器的通訊總線端子(選配);
24V+、24V-:24V/0.5A 輔助電源輸出端子;
FO1、FO2:火警輸出端子,觸點輸出(可設置為常開或常閉),觸點最大容量2A/30VDC或1A/125VAC;
S+、S-:警鈴輸出端子,24V/0.2A 有源輸出;
Cn+、Cn-(n=1~19):直控輸出端子。
布線要求:接線宜采用BV 銅芯導線,1.0mm²≤導線截面積≤2.0mm²。
