海灣防爆手動火災報警按鈕J-SAM-GST9116_安裝接線圖

一，結構特征、安裝與布線

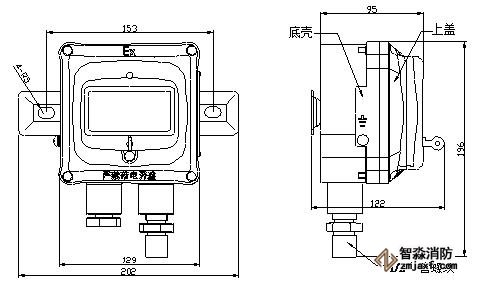

按鈕外形圖如圖1- 57所示：

J-SAM-GST9116手動火災報警按鈕外形尺寸圖

報警按鈕的安裝采用壁掛安裝和立柱安裝兩種方式。

壁掛安裝方式示意圖如圖1- 58所示：

J-SAM-GST9116手動火災報警按鈕壁掛安裝圖1  J-SAM-GST9116手動火災報警按鈕壁掛安裝圖2

報警按鈕主體分為底殼和上蓋兩部分，安裝前，應首先將上蓋上的4個固定螺栓擰下，將上蓋小心的從底殼上取下來。

將掛板與底殼用M5×8的十字槽盤頭螺釘連接牢固，然后使用M8×60的膨脹螺栓將報警按鈕的底殼和掛板直接固定在墻壁上。

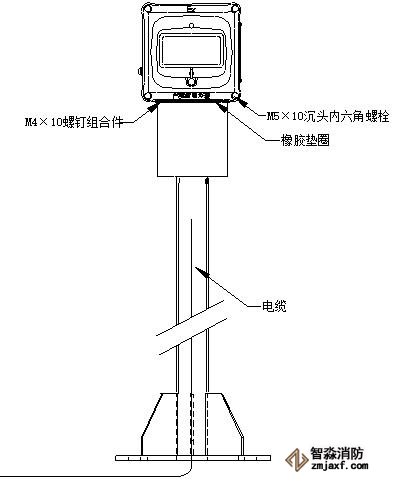

立柱安裝方式示意圖如圖1- 59所示：

J-SAM-GST9116手動火災報警按鈕立柱外形安裝圖

報警按鈕上蓋線路板上配有接線端子，對外接線端子示意圖如圖1- 60所示：

其中：

Z1、Z2：編碼模式：接信號總線，無極性；非編碼模式：接DC24V，無極性。

Z3、Z4：用于Z1、Z2輸入信號的分線輸出。

K1、K2：無源常開輸出端子，當報警按鈕按下時，輸出觸點閉合，可直接控制外部設備?？筛鶕?jù)實際情況選擇是否使用。

接線時應將電纜線按順序接入接線端子上。

接好線后，將上蓋蓋到底殼上，然后將上蓋與底殼用M5×10的沉頭內六角螺釘固定即完成安裝。

本報警按鈕室外安裝時可配用LZ10011型防雨罩與LZ1001型立柱。LZ10011型防雨罩可采用壁掛式安裝，也可與LZ1001型立柱配套安裝。

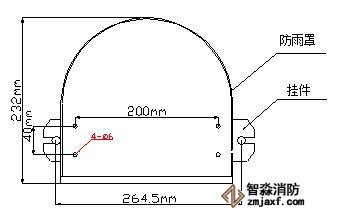

LZ10011型防雨罩壁掛安裝時需配用掛件進行安裝，壁掛安裝示意圖如圖1- 61所示。

LZ10011型防雨罩外形尺寸圖

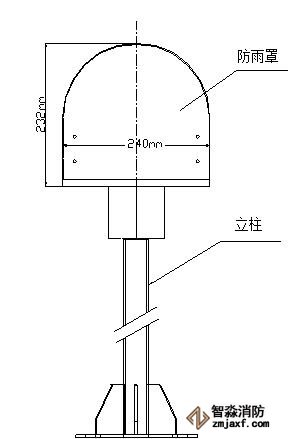

LZ10011型防雨罩與LZ1001型立柱配套安裝示意圖如圖1- 62所示。

LZ10011型防雨罩與LZ1001型立柱配套安裝示意圖

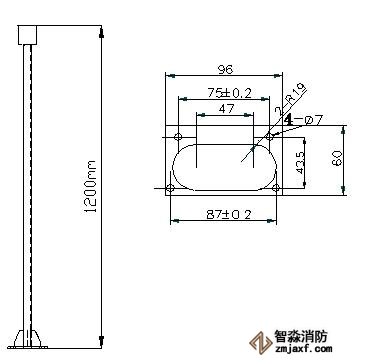

LZ1001型立柱外形示意圖如圖1- 63所示。

布線要求：

本報警按鈕應用于ⅡB環境中，電纜引入裝置為橡膠密封圈型式。將截面積≥1mm2、外徑為φ8mm-φ10mm的屏蔽阻燃雙絞電纜穿過金屬墊圈和橡膠密封圈，將橡膠密封圈、金屬墊圈連同電纜一同旋進報警按鈕殼體，用扳手將密封圈壓緊對絲旋緊。

本報警按鈕也可應用于ⅡC環境中，但需使用隔爆型電纜密封套（填料函）作為引入裝置，安裝時，必須用填料函將電纜密封套填充，填充材料及填充方式符合防爆相關規定。
